一、生产和运输

（一）生产

（1）改性沥青混合料正常生产温度应根据改性沥青品种、粘度、气候条件、铺装层的厚度确定，通常宜较普通沥青混合料的生产温度提高10～20℃。

（2）改性沥青混合料宜采用间歇式拌合设备生产。

（3）改性沥青混合料拌合时间根据具体情况经试拌确定，以沥青均匀包裹骨料为度沥青网sinoasphalt.com。间歇式拌合机每盘的生产周期不宜少于45s（其中干拌时间不少于5～10s）。改性沥青SMA混合料的拌合时间应适当延长。

（4）贮存过程中混合料温降不得大于10 ℃且具有沥青滴漏功能。改性沥青混合料的贮存时间不宜超过24h；改性沥青SMA混合料只限当天使用；OGFC混合料宜随拌随用。

（二）运输

运料车卸料必须倒净，剩料必须及时清除。

二、施工

（一）摊铺

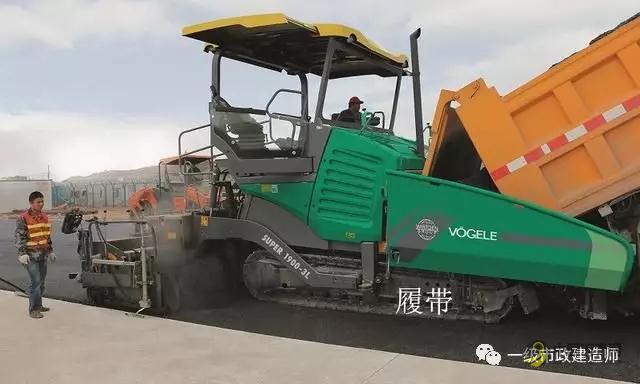

（1）摊铺在喷洒有粘层油的路面上铺筑改性沥青混合料时，宜使用履带式摊铺机。改性沥青SMA混合料施工温度应经试验确定，一般情况下，摊铺温度不低于160℃。

（2）摊铺速度宜放慢至1～3m/min， 松铺系数应通过试验段取得。

（3）摊铺机应采用自动找平方式，中、下面层宜采用钢丝绳或铝合金导轨引导的高程控制方式，上面层宜采用非接触式平衡梁。

（二）压实与成型

改性沥青混合料除执行普通沥青混合料的压实成型要求外，还应做到：

（1）初压开始温度不低于150 ℃ ，碾压终了的表面温度应不低于90～120 ℃。

（2）摊铺后应紧跟碾压。

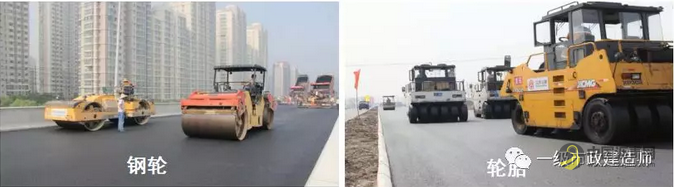

（3）宜采用振动压路机或钢筒式压路机碾压，不应采用轮胎压路机碾压。OGFC 混合料宜采12t以上钢筒式压路机碾压。

（4）振动压实应遵循“紧跟、慢压、高频、低幅”的原则，这是保证平整度和密实度的关键。

（三）接缝

（1） 应尽量避免出现冷接缝。

（2） 摊铺时应保证充分的运料车，以满足摊铺的需要，使纵向接缝成为热接缝。在摊铺特别宽的路面时，可在边部设置挡板。
