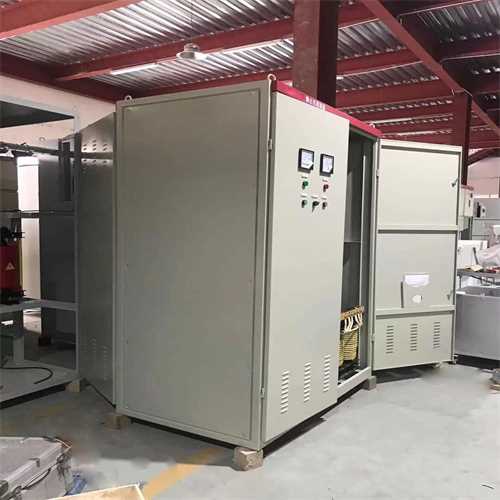

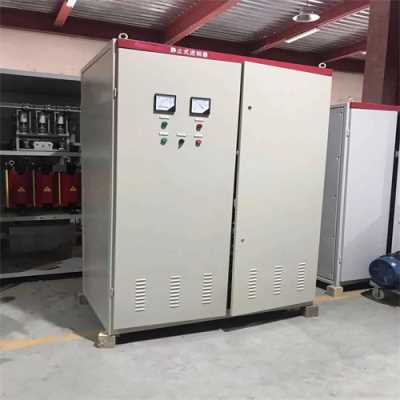

河南郑州静止式进相器安装及调试过程
静止式进相器的安装及调试步骤具体如下：
一、接线（断开一次电源）

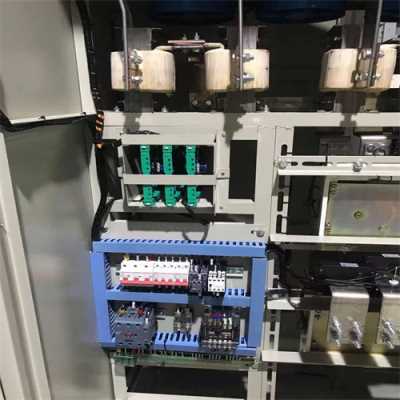

1、转子三相电缆接入进相器Ma、Mb、Mc三相铜排接线处（此三根铜排上均串有电流传感器），进相器Qa、Qb、Qc三相（KM1主触头接线端子）接入起动器主回路。（注意：转子一相电缆为多芯并接时，要注意相序）。
2、进相器电源线接入：需A、C两相及N线接入（最小选用4平方的铜芯线）
3、进相器电流信号线为01、03号，应串接在高压柜电流互感器二次回路中（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。
4、进相器所取电压信号线为04、～05号，应并接在高压柜电压互感器二次回路中。（注意：进相柜
所取一相电流信号与两相的相电压信号应不同相，即：电流取C相，电压就取A、B两相）
5、进相柜W、111两端子处，需接入起动柜星点接触器辅助常开点上。注意：检查电流表是否符合一次柜量程，功率因数表电压等级是否符合要求。
二、电机起动前的常规检查
1、可控硅联接情况检查把控制单元的两个驱动板抽出（抽离后接线插槽即可，拔插电路板时注意平行方向轻插轻拔以保护插槽的完好），用万用表的欧姆档检查：
a、各可控硅极间正常电阻值：阴（K)与触发（G)-几十欧姆（通常在15~30Ω之间）；阴（K)与阳极（A)-开路（几十千欧）
b、、各可控硅之间，可控硅与柜体间有无短路情况。2、铜排、接触器各螺丝有无松动现象，焊线有无脱焊现象，铜排与柜体不能太近。3、大变压器TM的输入端是否接在合适的电压档位上并接牢。4、检查三块板子各芯片插接是否到位。5、前述各项检查完毕后，把控制板复位、插好。注意：主板的上拔码开关要全部打向“关断”位置－即“ON”相反位置，拨码开关位于中间一块主板的左上部，为四联拨码开关，
三、给进相器供电，空试动作情况。
1、连锁情况：进、退相是否正常，并试与一次柜的各个联锁情况，如开路或柜内停电时主机无法起动或跳停，起动完毕给入进相回路一个运行信号。
2、检测数据：
a、控制变压器TC的输出电压是否符合标称值，固态继电器控制电压是否合乎要求（一般在10VDC左右）；
b、各个可控硅触发电压是否符合要求，退相时触发电压一般在0. 2~0. 6V/DC之间，进相时一般在0. 2~0. 8V/DC之间变化。
四、进相调试
在检查完控制单元正常，且功率因数表调试完后，才可进行进相调试。
a、注意观察电流表，按一下“进相”按钮。电流减小，表明相序正确，进相器已可以进相。
b、若电流增大，则需立即“退相”，调换同步变压器（TC)上两根OV、6V信号线的位置，之后再进相则电流应减小，而功率因数则提高。
五、电机带负荷运转后的调试与检查。（通常电机带够80%以上负荷才能投入）
1、控制单元的检查：电机起动完毕后，控制单元开始得电，控制板上指示灯如下显示，则表明控制板正常（注意拨码开关必须打在合适的档位）：
a、主板上L1、L2、L3(从上向下数）循环闪亮，主板上其它灯全亮L4~L8(其中，L1~L3分别是转子三相电流检测，L4是主板＋5VDC电源指示，L5是热故障指示，L6是缺相及自动故障保护指示，L7是＋15VDC电源指示，L8是－15VDC电源指示）。
b、两块驱动板上的12个灯均显轻微闪动并一直亮着，分别代表十二只可控硅的触发信号。同时测量各路触发电压是否在0. 2~0. 6范围内）
2、功率因数表相序调试
a、设备带载80%开起后，功率因数表应处在“滞后0. 8左右”区域，若功率因数表不动。
如果电流表有电流指示，同时功率因数表B、C间电压等于电互感器二次侧电压，则说明功率因
表坏，需电机停机后检查检修或更换之。
注意：电机未停的情况下，不得断开电流回路，即不得拆卸表。
b、若指针处于超前区域调换XT2端子上的“电压信号”两线的位置即可，若调换后指仍不对，则表明电流信号与电压信号有重相的情况，需停机后重新检查，联接电流、电压信号线。
c、若进相功率因数后退的，则检查接线及用户计量线是否有误。
