FP系列静止式进相器
一、概述
FP系列静止式进相补偿装置是本公司专为大中型绕线式异步电动机设计开发的无功率就地补偿装置。它串接于电机转子回路中，用以提高电动机的功率因数，降低电动机的定子电流和改善电动机的运行状况。
投入使用YP系列静止式进相补偿装置后，可以延长电动机的使用寿命；提高用户设备的利用率，节省供用电设备投资，挖掘现有设备的潜力；减少电费，降低成本，它将给用户带来直接的经济效益和社会效益（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。
FP系列静止式进相补偿装置可广泛应用于水泥、化工、矿山、冶金、钢铁、造纸、制药、饲料加工等行业的大中型绕线式异步电机。
二、FP系列静止式进相补偿装置与其它类型产品的区别
1、静止式进相器与补偿电容器的区别
FP系列静止式进相补偿装置对无功功率的补偿与电机定子侧并联电容器的补偿有着本质的区别。电容补偿只是在电机之外的电网上对电机的无功进行补偿，无法改善电机本身的运行状况；而FP系列静止式进相补偿装置是串接在电机转子回路中，不仅可显著提高功率因数，使电机定子电流大幅度降低，而且电机温升明显降低，电机的效率和过载能力提高。
2、静止式进相器与自激（旋转）式进相机的区别
FP系列静止式进相补偿装置与自激（旋转）式进相机也不同。FP系列系列静止式进相器采用了的交-交变频技术和微机、可控硅控制技术，可自动跟踪电机运行状态的变化并自动调整相关参数以达到佳的补偿效果，这是自激式进相机无法做到的。而且FP系列系列静止式进相器从根本上克服了自激式进相机“整流子”结构特别怕尘埃、寿命短、维修频繁的缺点，其进相器结构无转动部件，不怕灰尘、可靠性高、使用寿命长、维护方便。
三、FP系列静止式进相补偿装置的结构及原理
1、机械结构及作用

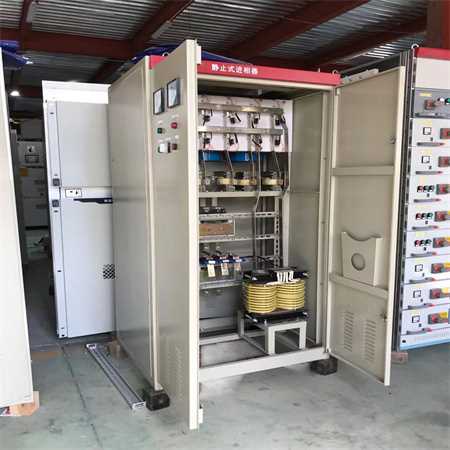

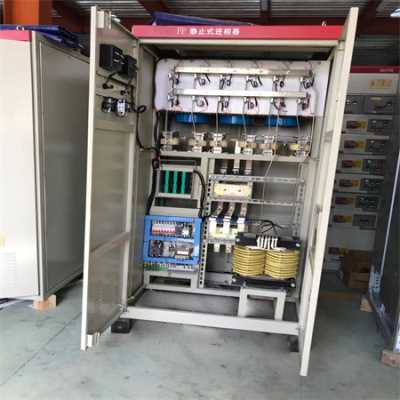

FP系列静止式进相补偿装置由柜体、通风道、器件板及器件支撑架（框）等组成。
1.1 柜体：对内置物进行防护和包装。
1.2 通风道：固定可控硅主电路和轴流风机，对可控硅进行集中强制通风散热。
1.3 器件板：固定和联接电气控制系统的电器元件。
1.4器件支撑架（框）：安装和固定补偿变压器、电抗器、大功率交流接触器以及自控电路板等。
2、电气结构及作用
FP系列静止式进相补偿装置电气结构主要由主控制回路、进退相控制回路、自动控制电路以及电源电路等组成，见图1，详细电所结构见《静止式进相器电气原理图》
四、主要技术指标
1. 电动机定子电流：下降10%~20%
2. 电动机功率因数：达到0.95以上
3. 电动机绕组温升：下降10%
4. 电动机无功损耗：下降60%
5. 防护等级：IP20 IP30
五、使用环境条件
海拔高度 | ≤2000米 |
环 境 参 数 | 温度 | -100C~+400C |
相对湿度 | 不高于90%（250C） |
通风要求 | 进相器柜体上方500mm内不得有任何物体，如地沟属封闭式，须将进相器柜体架空100mm |
安全要求 | 安装地点无火灾及爆炸危险、无化学腐蚀及剧烈震动 |
供电电源 | 三相四线380V/220V±10%，AC50Hz |
注：FP系列静止式进相补偿装置应满足上表要求的使用条件，本公司还可提供适用于高原地区（海拔超过2000米）的静止式进相器（但用户须事先特别申明）。
