广西北海液体电阻起动柜极板的制作工艺
液体电阻起动柜是为大中型高压电机定制的液态软起动装置,主要部分为液阻水箱,水箱中用两块铜板作为液体电阻的动静极板。一般情况下极板在出厂时根据电机功率计算出极板的大小,如果客户需要更换极板,我们也可以为您量身定做。

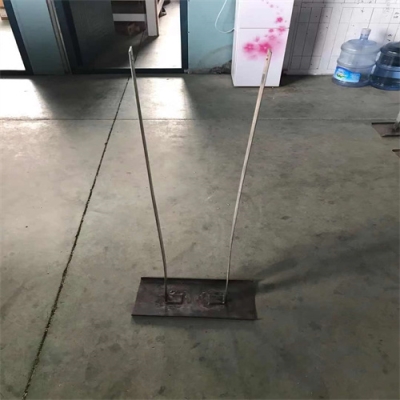

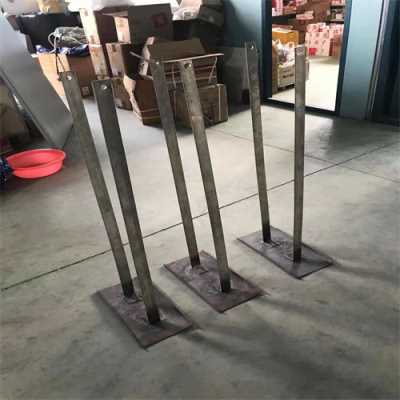

极板制作工艺
1、材料:动、定极板均采用紫铜板加工(欢迎免费注册,登陆中国沥青网(沥青在线)行业门户网址www.sinoasphalt.com,免费发布供求,免费发布产品,免费发布企业动态)。
2、电极的制作使用的是气焊法(氧焊)。
所用的设备:氧气钢瓶、乙炔钢瓶、减压器(氧气表)、焊炬。
焊条选择,一般为2-3mm黄铜焊条。
3、下料加工
1)下料制作时严格按设计尺寸下料,按图纸要求保证公差。
2)料厚≥5mm时,必须打50-55度的焊接坡口;料厚<4mm则不需要。
3)对焊接工件整理、校平、打磨。板面应去除污物,无折裂现象。

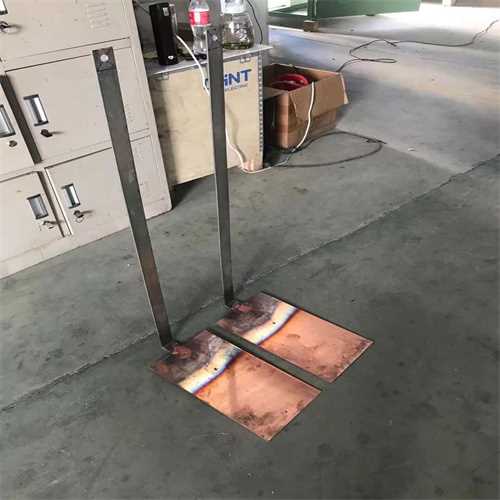

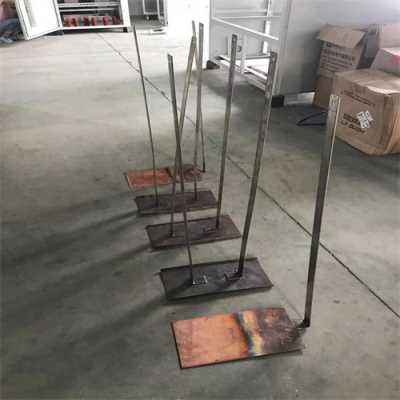

4、电极焊接
4.1 焊矩点燃与关闭
点燃时先开氧气开关,后开乙炔,关闭时先关乙炔后关氧气。
4.2 焊接中出现回火故障时,应立即关掉乙炔,再关氧气,稍停一下,再打开氧气吹去焊矩内的碳质,再打开乙炔重新点火。
4.3 气焊火焰采用中性焰,一般要求氧气和乙炔比例为1:1.2 。
4.4 运条方法易采用由右向左运动的左焊法。
4.5 铜焊时允许使用硼砂。
4.6 在更换焊条或焊接因回火等原因而中断,形成接头,接头时应先用火焰将熔池周围加热,使原熔池充分熔化后再加入熔丝以得到质量好、组织致密的接头。
4.7 收尾时应减小焊炬与工件间夹角,同时增加焊接速度和加大焊丝可防止供给量、熔池扩大,得到平滑的收尾。
4.8 极板焊接既要考虑牢固,还要讲究导电性能,因此,属主导电的部位应全焊。
5 电极焊接要求和处理
1) 电极焊接牢固,无烧孔,无毛刺,无焊瘤。
2) 焊道均匀美观,无烧穿、虚焊、咬边等缺陷,焊接结构牢固,焊接处的铜截面大于电极板的导
电面积。
3) 极杆焊接应有足够的强度,安装后机械运动时不幌动、变形。
4) 板面和固定螺栓位置外作搪锡处理,翻砂铸造件应无气孔、沙眼。
富门子电气专业从事水阻柜和水阻柜极板的制作,欢迎您来咨询订购。
