广西南宁球磨机用绕线式水阻柜的主要元器件介绍
球磨机用绕线式水阻柜内主要电气元件介绍

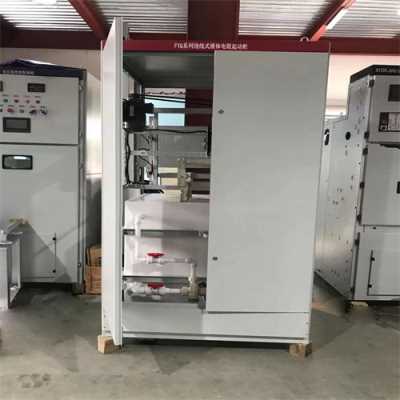

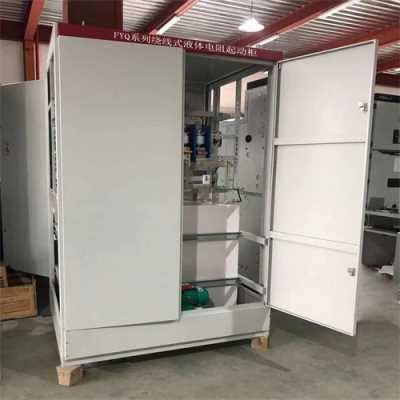

1、柜体：由角钢和金属薄板焊接而成，柜体内预留有电液箱固定位，电气室固定位以及整套传动机构的活动
空间，并予留了柜体接地设施，整个装置的进出线均采用下进下出方式。

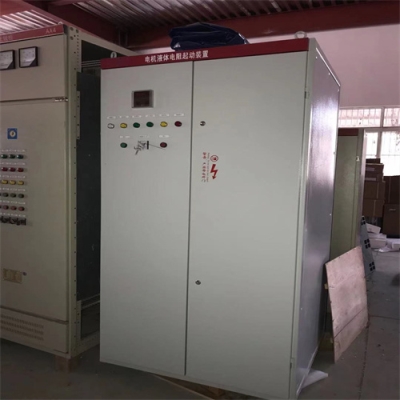

2、电气室：电气室内安装有各种用于在主机起动过程中参与控制保护的低压电气元件，门上安装有指示登
记表、操作开关、信号灯等，室的下部安装的是二次外接端子排。
3、水阻箱：电液箱在柜内下部，箱内安装有液体电阻起动（未定），定极板（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。在主机起动过程中正是通过
控制改变他们之间的间距来实现软起动的。箱内还设有液位过低、液温过高等保护开关，在主机起动前一旦液面低于液位线，就有报警输出，同时产生电气联锁禁止起动。在停机断电的情况下方可通过加水孔（排潮孔）注入清水
（自来水），直到液位过低报警消除即可。电液箱是本装置的核心之一，只有在箱体完好、状态（包括液温、液位）输出正常、动定极板位置适宜，本柜才能输出允许起动信号，主机才能进行起动操作。
球磨机所负载大多为绕线式异步电动机，所配水阻柜一般为绕线式电机水阻柜，其工作原理为：在控制系统内并联电液变阻器，在启动过程中，将液态电阻串入电机转子回路中中，实现限流，在启动完成后将它短接。电阻值的可变性是靠改变两电极板之间的距离实现的，电机转速随着电阻值的减小平滑升高，借以维持或增加起动力矩，达到延时软启动的目的，并为短接时不产生电流冲击准备条件。
