广东潮州静止式进相器进相后的电流变化

                                广东潮州静止式进相器进相后的电流变化

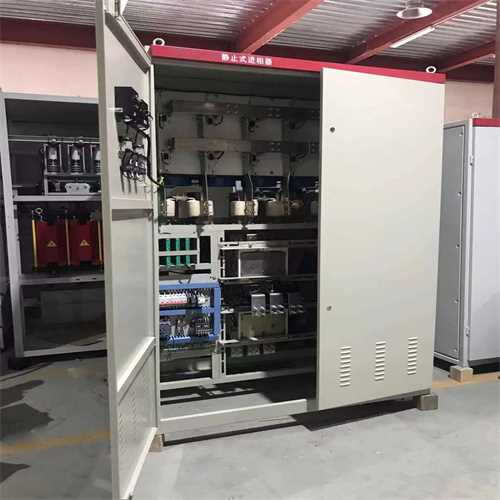

     襄阳市富门子电气生产的静止式进相器广泛适用于水泥、化工、木业、糖业、钢铁、冶金、矿山等行业大中型绕线式异步电机的就地补偿。是专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置。它是串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电机自身的功率因数和效率，提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。就我厂而言应用在生料系统主电机，循环风机，水泥磨系统主电机，主排风机，石破主电机等高压电机.

        静止进相机通过检测电机转子回路电流的变化，经过控制器的智能化处理，能自动跟踪电机转速的变化，控制变频器把50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势，施加到绕线式异步电动机的转子绕组上，以改变电机的转子和定子电流的相位。使异步电动机的功率因数明显提高，从电网吸取的无功功率大大减少，定子电流大幅度降低。确认电源电压是否正常，电机电流在进相时是否有大幅度摆动，如有则属于电源、电机或负载问题，否则请按照如下步骤进行：

1.确认控制电及转子相序是否动过，否则请还原；

2.检查控制板后面焊线是否有脱焊、漏焊、虚焊现象；

3.检查KM2主触头及转子回路及电缆有无绝缘不良的现象；

4.检查轴流风机是否运转正常，KM4及KM3触头有无接触不良现象；

       分别在退相和进相状态下观察主板L1,L2,L3指示灯是否有规律的循环闪亮，如不正常则应检查传感器输出电压是否有0~5VDC的脉动电压，如正常则更换主板试试，更换后正常则检修主板；如果传感器输出电压异常则

是传感器出现问题；在关断QF2空气开关时，测量十二只可控硅的阴阳极电阻是否偏小，阴极与触发极电阻是否合乎要求；

检查主板C205电容容量有无过大或过小，一般在1. 8~2. 2μF之间；如上述检查均无问题，则应该询问现场有无变频器等干扰源，如有需要使电源避开干扰源或增加隔离装置。

      若您在使用进相器过程中有任何问题，请与我们联系。
