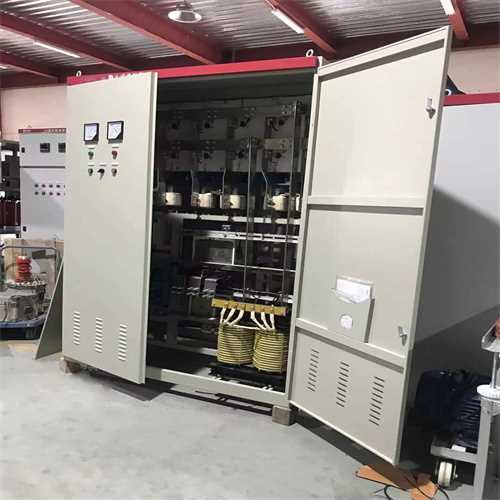

        进相器一般用于像水泥厂球磨机、泵磨机、风机、粉磨机等重负载设备补偿效果非常好。采用进相器对高低压绕线式电机的无功损耗进行有效就地补偿，可以降低功耗以节省电费的支付，提高功率因数以避免供电部门的罚款，提高设备利用率以减少电器设备的容量增大的投资，降低电机温升以防止电机过热烧毁，降低定子电流和提高过载能力以提高生产能力，从而给使用企业带来可观的经济效益。

       投入使用进相器后，可以延长电动机的使用寿命；提高用户设备的利用率，节省供用电设备投资，挖掘现有设备的潜力；减少电费，降低成本，它将给用户带来直接的经济效益和社会效益（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。

进相器分静止式进相器和变负载进相器两种，可广泛应用于水泥，化工，矿山，冶金，钢铁，造纸，制药，饲料加工等行业的大中型绕线式异步电机无功就地补偿。

进相器故障：

1.控制部分故障

控制部分有3部分组成：1块电源板、3块触发板和1块控制板。此部分故障几率很小，我们在维修中遇到过一例控制板故障，故障表象很简单，即在投进相机时，电源熔断管烧，更换后再投，40A空气开关跳闸，此时，我们判断不再是电源回路问题，即将磨机电动机脱开，用模拟板在试验状态下投入进相机，用钳形表测量逆变变压器原边，电流在25A左右，而逆变变压器在此状态（空载）原边应无电流或很小，这说明变频回路有环流，此故障也超出了故障自诊断系统范围，故障指示出现随机性。鉴于此，我们判断是控制板上主程序芯片有问题，于是，将其更换，再在模拟状态下空试，逆变变压器原边电流接近零，开机进相顺利。此故障易使维修人员误判为电源回路问题，在外围设备查找问题，走弯路。甚至在对外围设备作简单处理，更换熔断管，连续再投进相机时，也有可能投上，只是此时系统带缺陷工作，回路环流大，补偿性能极不稳定。所以，维修时一定要测量逆变变压器原副边电流，看它是否超出额定值，以助分析故障原因。

控制回路中，从3个电流互感器检测的输入信号，都经过光电耦合器。如果进相机在运行中自动退相，且故障指示灯中“缺相”运行指示灯亮，在排除电流互感器故障可能性后，应检查光电耦合器是否发热严重或测量其输出是否正常，如发热严重，就可能是光电耦合器故障。

2. 可控硅（SCR)故障

静止进相器采用变频技术，通过12只（3组）可控硅来得到附加电势。每1组中，如果有1只可控硅击穿，就会引起磨机电流抖动严重，此时进相机环流亦大，逆变回路熔断器易出现烧毁现象。处理方法是，退出进相机，对各个可控硅逐一测量，找到已击穿烧坏的可控硅。另外，控制回路中，触发板上的触发信号，都是利用插接头加至可控硅的门极和阴极，检修时，一定要注意极性，插接头不能插反，否则，可控硅会因承受反向脉冲而关断。我们在刚使用此进相机调试时，就因为厂家一时疏忽，使部分插接头插反，造成6个（每组2个）可控硅关断，结果是一旦开始进相，就使磨机电动机转子回路因开路而保护动作跳闸。

3.外围故障

外围设备包括采集电流信号的电流互感器、电源空气开关、电动机起动、进相机投入状态转换

的直流接触器，控制部分供电的交流接触器、熔断管、逆变变压器、控制变压器等。

此进相机采用智能化技术，具有故障自诊断功能，在故障情况下会自动退相，并利用触发板上的指示灯指示故障类型，作为维修人员，必须首先了解各个外围部件的作用，熟记触发板上6个故障指示灯在不同状态下代表的故障情况，如果进相机在运行中自动退相或人为退相后无法再进相，维修人员应首先观察故障指示，判断故障大概类型，再详细处理。

我们在维修中就遇到过这种情况，电动机在正常检修后开机，投进相机投不上，观察故障指

示，发现是电源故障指示灯亮，我们就从空气开关查起，在确定开关正常后，查电源保险管，发现烧一相，另查其它设备正常，便更换保险管，再次进相成功。另一种现象是，进相机在正常运行时自动

退相，观察故障指示灯为温度故障，同时感觉到柜内温度偏高。这种情况常出现在夏季，加上安装位置通风不好，可控硅限温装置动作引起的，临时解决办法是退相后10min左右，可控硅温度下降后再进相，彻底解决办法应是改善安装环境。
