富门子电气高压电容补偿柜的投切操作流程

        富门子电气高压电容补偿柜的投切操作流程

        电容补偿的作用：配电柜电容补偿的电容和负载是并联连接的，电容就和电库一样。当负载增大时，由于电源存在内阻，电源输出电压就会下降 。由于电容的两端要维持原来的电压，也就是电容内的电量要流出一部分，延缓了电压的下降趋势（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。所以并联电容器，产生电容电流抵消电感电 流，将不做功的所谓无功电流减小到一定范围以内。无功电源同有功电源一样，保证电能质量不可缺少，在电力系统中就会保持无功的平衡性。

电容补偿投切操作规程：

一.电容柜再投入时须先投一次部分，再投二次部分，切出反之。

二，操作电容柜的投切顺序：1.手动投入：投隔离开关---将二次控制开关至手动位置依次投入各组电容器。

2.手动切除：将二次控制开关至手动位置依次切除各组电容---切出隔离开关。

3.自动投切;投隔离开关----将二次控制开关至自动位置，功补仪将自动投切电容器。

4.手动或自动投切时，应注意电容器组在短时间内反复投切。投切延时时间不少于30秒，为60秒以上，让电容器有足够的放电时间。

注意：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。不可用隔离开关直接退出运行中的电容器 。

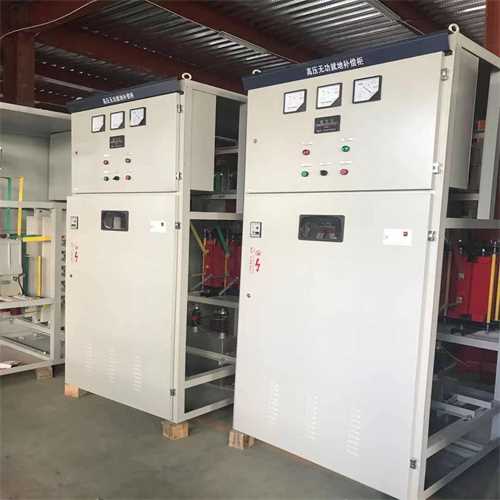

       高压电容补偿柜用于6KV-10KV电力系统中，改善功率因素，调整电压，降低网络损耗的容性无功功率补偿装置，同时也广泛应用于冶金、矿山、建材、石化，给排水等行业精于勤的大功率高压电动机设备上，与电机并联运行提高功率因素节省能源。
