品牌：HP/惠普
型号：8560E
类型：网络频谱分析仪
安装方式：便携手持式
详细说明

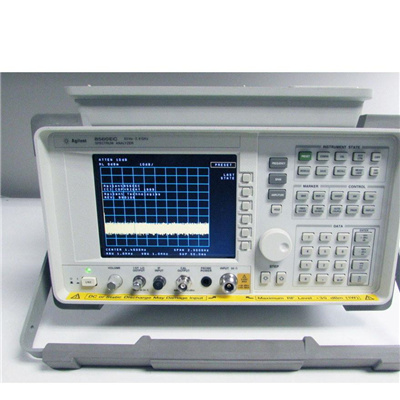

HP8560E 频谱分析仪 HP 8560E
能从30 Hz连接扫描到2.9，6.5，13.2，26.5， 40或50 GHz
分辨带宽1 Hz至100 Hz数字式测量速度
低的相位噪声和大的动态范围
精密时基和1 Hz计数器分辨率
邻近信道功率、信道功率、载波功率和选通视频测量标准
牢固耐用，附合MIL-T-28800标准
产品说明：
频率范围：9kHz～3GHz
-可选用窄分辨带宽
-可提供定制的专用
-测量速度:28次更新/秒
-测量精度:±1dB
-97dB三阶动态范围HP8560E/HP 8560E频谱仪
-便于使用、可扩展的便谐式频谱分析仪
-有各种范围的价格和性能可选择
-具有扩展的存储器和示迹存储功能
-可选用的10Hz分辨事宽滤波器
-机箱可容纳6插槽选件卡
-能在现场使用的坚固,便于携带的机箱
-用一个按钮即可进行FFT、TOI、ACP等测量
测试功能:
为了能够对EMI前置放大器进行测量，HP8560E/HP 8560E频谱仪这些计测器分别配备了9kHz、120kHz和1MHz的6dB带宽滤波器和QP检波方式。200Hz的窄宽滤波器是可以选用的.为了使高速时域测试功能可以用于移动通信，50μs扫描的选件是可以利用的。功率测试方面可以提供平均功率和总功率的测量（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。
数字化的快速时域扫描
增加选件007使快速时域(零扫宽)扫描数字化。对诸上升/下降时间、脉冲宽度和事件之间的时间这样一些测量，利用了标记迹线数学处理、迹线储存并获得硬拷贝输
HP 8560E和8561E RF频谱分析仪
HP8560E和HP8561E为RF设计、制造和维修应用提供了优良的性能，HP8560E的频率范围为30Hz~2.9GHz,HP8561E则将这个范围扩大到6.5GHz。两者都采用合成调谐，供无漂移的测量使用。
HP 8562E RF频谱分析仪
HP8562E是一种高性能的频谱分析仪，它提供为目前的高速数字无线通信应用所需的频率和动态范围，还使制造和研制工程师能对具有先进性能的网络元件进行测试HP8562E具有30Hz~13.2GHz的频率范围，从而覆盖了欧洲和美国的一些权威性标准化机构所规定的寄生信号搜索范围。
HP 8563E微波频谱分析仪
HP8563E将HP8560E系列RF频谱分析仪的优良特性和功能扩展到微波频率范围。HP8563E具有9kHz~26.5GHz的标准频率范围(预选则从27.5GHz到26.5GHz)并有可选可用的低到30Hz的低端频率覆盖。HP8563E的镜频增强、双平衡谐波混频器的噪声系数性能与基波混频前端相似。
HP 8564E和8565E毫米波频谱分析仪
每当你想测量15GHz振荡器的三次谐波或38GHz载波的边带噪声时，HP8564E和8565E使频谱分析比以往更容易实现。测量30Hz~50GHz范围信号的全部工作就是需要一次同轴连接。预选将镜频信号和较高频率上的多重响应减至小。
HP8564E的频率范围为9kHz~40GHz，HP8565E的频率范围为9kHz~50GHz。两者都有低到30Hz的可选低端覆盖。在2.75GHz以上则进行预选。
HP 11970系列和11974系列毫米波混频器
对于毫米波的测量，用HP11974混频器，预选频率可扩展到75 GHz,非预选的频率范围使用HP11970系列混频器可以扩展到110 GHz。而用从其他制造商的混频器可扩到325GHz。
HP 85620A大容量存储器模块
这个标准插入式模块增加了测量专用卡的功能、足以储存100条迹线的存储器、存储卡功能和计算机功能而无需外部控制器。建立复杂测量程序并将它们作为单键测量储存在存储卡上，或储存在模块带有备用电池的128kB RMA中。时钟/日历和自动储存与执行功能可以将频谱分析仪配置成用于无人照管的自动测量。
HP 85629B测试和调节模块
这个HP8560E，8561E和8563E的附件(限定用于HP8562E/64E)使维修频谱分析仪更容易。模块插入仪器的背面板，就能使高水平的诊断、自测试和调整步骤实现自动化。它可进行1000多次故障查寻调整。由于模块对分析仪的内部设定和外部测试设备进行控制，故重调迅速而。
HP 85710A数字通信测量专用卡
HP85710A数字通用测量专用卡是为HP8560E系列频谱分析仪用于数字通信而定制的。它包括5个用于符合美国联邦通信委员会(FCC)、英国和FRC技术规范的测试的机构掩码。与掩码比较的功能可以对频谱发射进行表征。另一些功能包括平均功率电平、瞬时分析监测和频率响应测量。也可以建立和储存用户自己习惯的掩码。
HP 85671A相位噪声测量实用程序
这个可向下加载的程序将HP8560系列频谱分析仪转变为相位噪声测试仪。它消除了用手绘制相位噪声图的任务。为了测量振荡器的相位噪声，可以绘出相位噪声随对数频率偏离变化的图形，而无需用手调谐到对多个频率偏离。另一些高效率的特点包括直接读出相位噪声、可变滤波器(用于控制测量重复性与速度之间的调整)、计算有效值噪声(用弧度或度显示)、点频测量(单一频偏上的相位噪声测量)和数字化硬拷贝与储存。
HP 85672A寄生响应测量实用程序
HP85672A是一可向下加载的卡上程序，这个卡直接插入任一HP8560E系列频谱分析仪。这种新的测试实用程序为HP公司所有的高性能频谱分析提供快速、方便的寄生响应测试功能。由于这种单按键方案，大大减少了制造和研究开发工程师测试准备时间。HP85672A提供5种测试程序；三阶互调分量/三阶截获(TOI)、谐波和总谐波失真(THD)、离散寄生信号边带、大范围寄生信号搜索和各种混频分量。
标量网络分析功能
HP85640A跟踪发生器和可供HP8560E选用的内装跟踪发生器两者都覆盖300kHz~2.9GHz频率范围。
