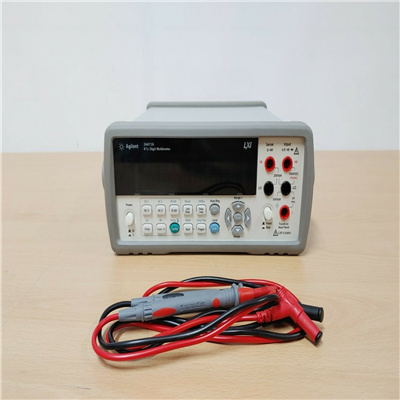

34411A安捷伦数字万用表|安捷伦34411A|安捷伦万用表的技术指标
新一代万用表，6½位：直流和交流电压、直流和交流电流、2和4线阻抗、频率和周期、连续性、二极管测试、电容、温度
Agilent 34410A 和 34411A 数字万用表建立下一代台式仪表和系统测试的新标准
Agilent 34410A 61/2性能数字万用表10,000 读数/ 秒@ 5 1/2 位, 数据直接传至PC
1,000 读数/ 秒@ 6 1/2 位, 数据直接传至 PC
30 PPM 基本直流年精度
LAN, USB 和 GPIB 为标准配置
DCV, ACV, DCI, ACI, 2 线和4 线电阻, 连续性, 二极管测试
电容和温度测量
扩展的测量量程
数据记录仪功能, 带有 50K 读数的非易失存储器
Agilent 34411A 6 1/2 位增强性
能数字万用表
全部 34410A 特性, 再加上:
50,000 读数/ 秒 @ 4 1/2 位，数据直接传至 PC
1 M 读数存储器
模拟触发电平设置
可编程的预触发/ 后触发
从优秀迈向
Agilent 34410A和 34411A 6 1/2位数字万用表代表着Agilent一代数字万用表技术。这些新的多用表在成功的工业标准Agilent 34401A的基础上, 提供改进的精度和扩展的测量能力, 它极大提高了测量速度和吞吐率, 并包括 LAN和USB 这些现代计算机接口。在设置和配置数字万用表时, 双显可提供双重的测量能力, 也更易于使用（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。技术进步遍及34401A 的方方面面, 无论您是在工作台上, 还是在系统中使用, 都会令您的工作从优秀迈向。
极大的速度改进
无论是原始读数速度还是系统高吞吐率, 34410A 都建立了新的性能基准。通过采用新的A/D 技术,34410A 在 5 1/2 位时实现了惊人的10,000 读数/ 秒读出速度, 并能以同样速度连续把读数直接送至您的计算机！触发快速而精确, 其触发反应时间和触发抖动均小于1μs, 总线查询响应小于500μs。在交流电压测量时, 无论是高频还是低频, 数字测量技术进一步提高了精度, 并同时实现更快的测量。在需要更高读数速度时, 可选择34411A, 它在 4 1/2 位时可实现每秒 50,000 读数。
增强的测量性能
34410A 和 34411A 除了预期的DCV、ACV、DCI、ACI、2 线和4线电阻、频率、周期、连续性和二极管测试外, 还具有电容和温度测量能力。您也可使用偏置欧姆补偿, 所以当存在电压时也能精确地测量电阻。测量范围也同样得到了扩展; 例如现在有低至100μA的直流和交流电流量程, 其分辨率达到了100pA。它还包括实时的数学运算和统计, 峰检测能力使您能捕获短至20μs 的峰值。
有更高的性能34411A
34411A 具有 34410A 的所有特性, 以及使其更为强大的其它性能。它在4 1/2 位时可实现50,000 读数/秒, 并具可设置模拟触发电平, 可编程的预触发和后触发, 以及除具有50,000 读数非易失存储器外的附加1M 读数易失性存储器, 因此您现在有能力捕获低频波形, 表征被测件性能, 和把结果传送到用于分析结果的计算机上。
数据记录仪功能
您能利用前面板的数据记录仪功能, 把数字万用表设置为在固定时间内或以固定事件数作无人值守的步进测量，随后提取结果进行评估,或把结果传送到用于分析的计算机上。把数字万用表设置为在1小时中每隔10 秒做一次测量, 其间您可以去吃午饭, 回来后再检查测量结果。前后相关的前面板序列使设置和读回结果极为方便。
改进易用性
通过所包含的第二显示实现对每项测量功能的方便配置, 这些新的数字万用表在可使用性上取得了长足的进步。让简单的测量操作简单;较复杂的设置也要比过去容易。甚至还为探测今天的微细引脚间距元器件专门设计了新的探头套件。zui后, 其内置的图形Web 界面使您能以交互方式控制数字万用表, 从而完全避免了麻烦的编程！
改进连通能力的现代I/O
在把数字万用表连接到计算机时, 您可选择LAN、USB或 GPIB 接口; 所有这三种接口都是34411A 和34410A 的标准配置。您关心现有软件程序的生存能力吗？这些新数字万用表能响应可编程仪器的标准命令（SCPI）, 甚至还有一个34401A 仿真模式, 以确保zui容易的升级。Agilent的I/O Library Suite 14.0 套件随34410A 和34411A 发送, 以帮助您快速建立PC 和仪器间的顺畅连接。它为您提供直接的仪器控制, 并与您选择的软件开发环境协同工作。
LXI - C 类仪器
作为下一代 I/O 技术的LXI 提供了zui高吞吐率的系统应用。超过100,000读数/秒的传输率可保证大量测量数据的快速传输, 而不需要仪器卡箱的间接成本。34410A 和34411A 都属于LXI - C 类仪器。
制作*性的产品
我们新的数字万用表设计采用zui高的坚固性和可靠性标准。从能吸收冲击的坚固机箱, 到仔细选择的元件和保守的电路设计, 这些数字万用表真可称为*性的产品。平均无故障工作时间（MTBF）的计算值超过100,000 小时。3 年的保修期和遍及全世界的服务中心网, 将使您能放心地购买这些产品。
精度指标± （% 读数 %量程）1
1 指标系指1 小时预热和100NPLC。
2 相对于校准标准。
3 除 DCV 1000 V, ACV 750V, DCI 和 ACI 3A 量程外, 所有量程为 20% 超量程。
4 在超过± 500VDC 时, 每 1V 增加 0.02 mV 误差。
5 指标系指正弦波输入 > 0.3% 量程和 > 1m Vrms。频率低于 1kHz 时增加 30μV 误差。750 VAC 量程限制至 8 x 107 Volts-Hz。对于 750 VAC 量程,
在超过 300VAC 时, 每 1V 增加 0.7 mV 误差。
6 指标系指 4 线电阻测量或使用运算调零的 2 线电阻测量。2 线电阻测量在无运算调零时增加± 0.2Ω的附加误差。
7 指标系指正弦波输入 > 1% 量程和 > 10μArms。对于 1A 和 3A 量程，通常频率 > 5kHz。
8 指标系指 1 小时预热和使用运算调零。非薄膜电容器可能产生附加误差。
9 对于总测量精度，要增加温度探头误差。
10 精度指标仅为在输入端子处进行的电压测量。测试电流的典型值为 1mA。电流源的变动将产生二极管结上电压降的某些变动。
1 分辨率是在直流电压量程为10V 时所测量的RMS 噪声值,
自稳零开启, NPLC ≥ 1, 更详细的噪声特性请参阅产品手册。
2 在供电频率的波动为± 1% 内时的串模抑制比。
3 在电源频率波动为± 1% 时为75dB, ± 3% 时为55dB。
4 zui大速率是在自稳零功能关闭，电源频率为60 或50Hz 时测得的。
5 只适用于 34411A。
1/2 标度输入信号, 立即触发, 触发延迟 0, 自动零关, 无运算, 60 Hz 工频, 调零关,
是用于34410A 或34411A
1 从2 线电阻变到这一规定功能, 或从DCV 变到2 线电阻的时间 （FUNC '----" 命令）
2 从一个量程变到下一更高量程的时间, ≤ 10V, ≤ 10MΩ
3 自动变到一个量程，并准备好新的测量的时间, ≤ 10V, ≤ 10MΩ
4 34410A 和（34411A）的指标
测量特性
直流电压
测量方法: 连续型积分多斜 IV AD 转换器
线性度: 0.0002% 读数
（10V 量程） 0.0001% 量程
输入电阻:
0.1V, 1V, 10V 量程10MΩ或 >10GΩ（可选）
100V, 1000V 量程10MΩ±1%（固定）
输入偏置电流: < 30 pA, 250C
输入保护: 1000 V
DC CMRR: 140 dB1
真有效值交流电压
测量方法: AC 耦合真有效值测量。
具有抗混叠滤波器的数字采样。
波峰因素:
波峰因素 <10 无附加误差。
受峰值输入和 300kHz 带宽限制。
峰值输入: 量程的 300%。或1100V
过载范围: 如果在自动量程期间检测到峰值输
入过载。将选择较高的量程。在手动量程报告
过载。
AC CMR: 70dB2
zui大输入: 400Vdc, 1100Vpeak
输入阻抗: 1MΩ± 2%, 并联 < 150pf
输入保护: 750V rms, 所有量程
电阻
测量方法:
可选 4 线电阻或2 线电阻。
电流源参考到LO 输出
偏置补偿:
100Ω, 1kΩ, 10 kΩ量程可选。
zui大引线电阻（4 线电阻）:
100Ω, 1kΩ量程每条引线为 10% 量程。所有
其它量程每条引线为 1kΩ。
输入保护: 1000V, 所有量程
直流电流
分流电阻器: 0.1Ω, 对于 1A, 3A。
2Ω, 对于10mA, 100mA。
200Ω对于 100μA, 1mA。
输入保护: 可从外部更换的3A, 250V 熔丝
真有效值交流电流
测量方法:
AC 耦合真有效值（测量输入的AC 成分）直
接与熔丝及分流器耦合。
具有抗混叠滤波器的数字采样。
zui大输入:
DC AC 电流的峰值必须<300% 量程。包括
DC 电流成分的 RMS 电流 <3A。
分流电阻器: 0.1Ω, 对于 1A, 3A。
2Ω, 对于10mA, 100mA。
200Ω, 对于100μA, 1mA。
输入保护: 可从外部更换的 3A, 250V 熔丝
频率和周期
测量类型: 倒数计数技术。AC 耦合输入使用
AC 电压测量功能。
输入阻抗: 1 MΩ± 2%, 并联 <150 pF
输入保护: 750 Vrms, 所有量程
电容
测量方法: 测量电流输入所产生的斜波。
连接形式: 2 线
温度
热敏电阻: 2.2kΩ, 5kΩ, 10kΩ
RTD: a= 0.00385, Ro 从 49Ω至 2.1kΩ
连续性/ 二极管测试
响应时间:
300 采样/ 秒, 带蜂鸣
连续性阈值: 固定的10Ω
工作特性（zui大读数／秒）
触发和存储器
读数保持灵敏度: 1% 读数
采样/ 触发:
1 - 50,000 （34410A）
1 - 1,000,000 （34411A）
触发延迟: 0 至3600 sec （20 us 步进）
外触发: 可编程沿触发,
低功率TTL 兼容的输入
延迟: <1μs 抖动: <1μs
zui大速率: 5,000/sec zui小脉冲宽度: 1μs
电压表完成: 3V 逻辑输出
2μs 脉冲, 可编程沿
非易失存储器: 50,000 读数
易失存储器:
50,000 读数（34410A）
1,000,000 读数 （34411A）
采样定时器:
范围: 达 3600 sec, 20μs 步进
抖动: <100ns
通用特性
电源: 100V/120V/220V/240V± 10%
电网频率: 45Hz 至66Hz 和360Hz 至
440Hz, 开机时自动检测
功耗: 25VA 峰值（16 W 平均）
工作环境: 全精度 00C 至550C, 95% R.H.，
400C, 无结水
储存温度: -400C 至700C
重量: 3.72 kg （8.2 lbs）
安全: IEC 61010-1, EN 61010-1, UL 61010-1,
CAN/CSA-C22.2 No. 61010-1, 参看对当前版
本的符合性声明。测量CAT II 300V, CAT I
1000V。污染级 2。
EMC: IEC 61326, EN 61326, CISPR 11, ICES-
001, AS/NZS 2064.1, 参看对当前版本的符合
性声明。
振动和冲击: MIL-T-28800E, Type III, Class 5
（仅正弦）
保修期: 3 年
订货信息
Agilent 34410A 和34411A 多用表
包括的附件
带探头和SMT 配件的测试线套
件。测试报告, 电源线, USB 接口
电缆。
包括软文档和软件的产品资料CDROM:
程序员编程参考
快速启用教程
用户指南
服务指南
编程例子
IntuiLink for Multimeters
LabVIEW 和IVI-COM 驱动程序
选件
Opt. 1CM - 上架套件
Opt. 0B0 - 取消全套印刷的手册
（CD ROM 上包含有全部文档）
Opt. ABA - 全套印刷的手册 （英语）
Opt. A6J - ANSI Z540 校准
Agilent 附件
11059A Kelvin 成套探头
11060A 表面安装器件 （SMD）
测试探头
11062A Kelvin 夹套件
34131 仪器硬箱
34162A 附件袋
34171A 输入端子连接器
（成对购买）
34172A 输入校准短路片
（成对购买）
34330A 30 A 电流分流器
E2308A 5K 热敏电阻探头
* 两台仪器并排上架时，
购买下面两种结构件:
互锁套件（P/N 5061-9694）
镶条套件（P/N 5063-9212）
