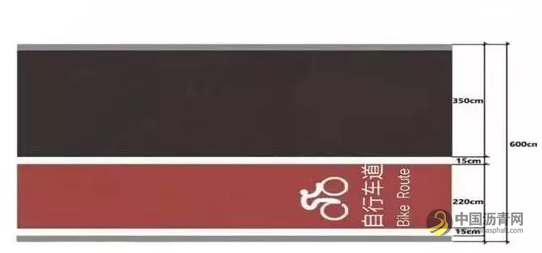

首先称取一定质量的芳烃油加入反应釜中，加热至160－170℃，加入SBS，采用高速剪切仪保持转速4000r/min剪切20min，然后加入石油树脂剪切20min，继续保持剪切速度和剪切温度不变，按掺配比例加入聚酯纤维和聚酰胺，并充分剪切10min，即制得彩色沥青。

彩色沥青的常规性能分析

按照我国现行规范《公路工程沥青及沥青混合料试验规程》的规定要求，进行沥青的针入度、软化点、延度等常规性能试验。

根据JTGE20—2011的要求，采用旋转薄膜老化试验来评价彩色改性沥青的抗老化性能沥青网sinoasphalt.com。

可以看出，彩色改性沥青的残留针入度比和质量损失的性能指标均满足《彩色沥青混凝土路面施工指南》的规范要求。

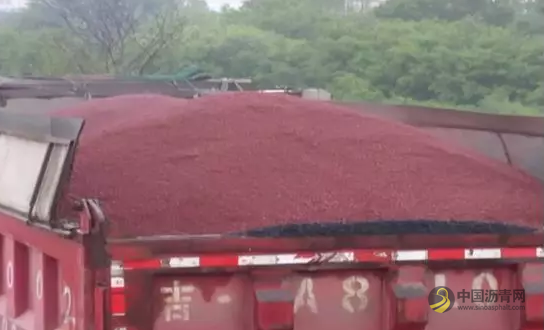

为促进我国彩色沥青的发展，彩色改性沥青采用沥青针入度试验、软化点试验、延度试验、锥入度试验、旋转薄膜老化试验等全面测试了沥青的各项路用性能指标。同时，采用车辙试验、低温小梁弯曲试验、浸水马歇尔试验、麵稳定度试验等评价了彩色沥青混合料的高温性能、低温性能以及水稳定性能等路用性能。研究结果表明，本研究所制备的彩色沥青的各项性能指标均满足我国现有规范的要求，且其改性沥青混合料的路用性能较好，在道路工程中具有巨大的推广应用价值。
