一般高黏乳化沥青的制备，主要是通过提高乳化沥青的沥青含量。这种方法对乳化剂、乳化工艺的要求都较高，且沥青含量最高只能做到70%左右，对黏度提高有限。试验开发了一组A、B剂，通过A、B剂之间的反应及与沥青、乳化剂和添加剂之间的反应，能大幅提高乳化沥青的黏度至10^5mPa•s左右，具体黏度可根据不同用途需求任意调整沥青网sinoasphalt.com。

高黏 | 乳化沥青 | 凝胶状 | 含砂雾封层

由于沥青的老化、沥青粘附力下降、沥青量不足、沥青混合料空隙率偏高等原因，沥青路面通车几年后会出现轻微疲劳龟裂，细骨料脱落、松散等现象，渗水性增大，路面上的水经过裂缝或细骨料损伤处进入到沥青混合料中。该现象在高温多两地区尤为明显，如不及时修复，随着水损害的进一步加剧，路面将产生网裂、坑洞等更为严重的破坏［1,2］。雾封层技术（fog seal），将乳化沥青喷洒在沥青路面上，能封闭和修复路面微小裂缝、防止路表水下渗，增加路表沥青的粘附力、稳定松散集料，将路面性能维持2-3a时间，延长路面大中修周期和使用寿命，为道路迅速提供一个黑色如新的表面。该技术适用于路面结构没有明显破坏、有微小裂缝或网裂、渗水、贫油及路表老化、轻度骨料松散损失的沥青路面养护［1-3］。

纯乳化沥青雾封层在旧路面上形成一层薄薄的油膜，防水效果明显［4,5］，但抗滑性能大幅下降，不利于行车安全。为了提高路面抗滑性，出现了同步喷洒细砂和乳化沥青的雾封层，即利用同步碎石喷洒机在喷洒乳化沥青的同时将砂、橡胶颗粒等抗滑材料撒在乳化沥青薄膜上［6,7］。由于抗滑材料只是粘在沥青膜表面，开放交通后很容易被来往车辆的轮胎卷起与沥青剥离，此方法只能为路面提供临时的构造深度和抗滑效果［8］，且车轮转动甩出的砂子、橡胶颗粒等抗滑材料也会影响车辆及行人安全。将细砂等防滑材料事先与高黏乳化沥青均匀混合，采用高压喷涂机将含砂乳化沥青混合料喷洒到路面上形成薄层［2］即为含砂雾封层。该技术不但具有传统雾封层优良的防水性能，而且细粒砂被完全包裹在沥青里，不易被车轮卷起，能较长时间地保持路面的摩擦力在安全范围之内，具有较好的抗滑性［9］。目前含砂雾封层预防性养护技术得到了广泛应用，世界上有超过60个国家和地区的道路预防性养护使用含砂雾封层技术，用料量超过26×10^4t。美国联邦政府指定的两种预防养护技术之一就包括含砂雾封层技术。

作为含砂雾封层使用的乳化沥青黏度要大，如果黏度过低，则砂子沉降堵喷嘴，混合料喷不出来。一般高黏乳化沥青的制备，主要是通过提高乳化沥青的沥青含量和加人增粘剂。提高沥青含量对乳化剂、乳化工艺要求都较高，且沥青含量最高只能做到70%左右，对黏度提高有限；增粘剂溶解度小，加人量有限，增粘效果不大。本试验开发了一组A、B剂，通过A、B剂之间的反应及与沥青、乳化剂和添加剂之间的反应，大幅提高乳化沥青的黏度。具体黏度可根据用户需求任意调整，可用于含砂雾封层、常温冷补料、填缝剂、冷再生、稀浆封层、粘层油、微表处、工程防水等各个方面。

材料：70号A级沥青，乳化剂，稳定剂，A剂，B剂，水。

主要设备：实验室：小型德国进口胶体磨乳化机；工业试生产：中型国产胶体磨。

制备方法：将70号A级沥青加热到流动状态，将乳化剂、稳定剂、A剂加人到水中制成皂液备用。将流动状态的70号A级沥青与皂液一起通过胶体磨乳化，即得凝胶状浓缩高黏乳化沥青半成品，现场使用时用水稀释，加入B剂即得高黏乳化沥青。

凝胶状浓缩高黏乳化沥青半成品长期储存稳定，目前储存一年了仍均匀未破乳，可以一次生产完装人桶内密封储存备用，打破季节对乳化沥青生产的限制，方便运输。现场使用时用水稀释，加入B剂，与乳化沥青中的A剂、沥青、乳化剂和添加剂等反应，可大幅提高稀释乳化沥青的秸度和蒸发残余物的路用性能。表1为凝胶状浓缩高黏乳化沥青半成品稀释液的性质，图1为其黏度随着B剂加入量的变化规律。

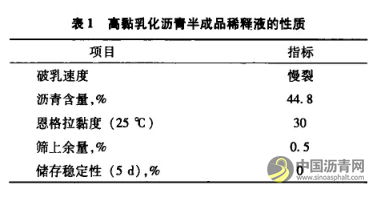

由表1可知，当稀释高黏乳化沥青半成品的沥青含量为44.8%时，其恩格拉黏度即已达到，为交通部乳化沥青黏度指标的上限，比相同沥青含量的普通乳化沥青粘得多。

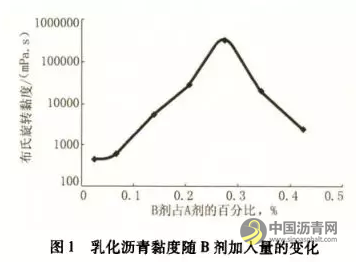

由图1可知，随着B剂加人量的增大，稀释乳化沥青的黏度呈增大的趋势，在某点达到最大值后下降，最大黏度为稀释乳化沥青的10^3~10^4倍。高黏乳化沥青成品的黏度，可根据用户的需要在10mPa.s 105mPa.s之间任意调整。

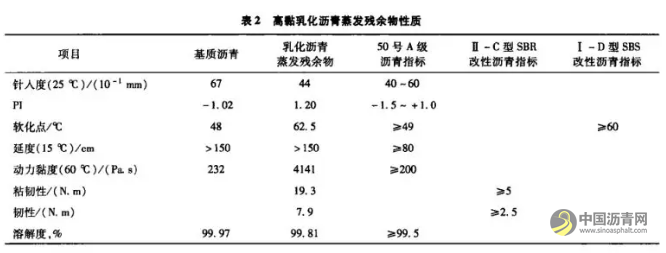

加入B剂的高黏乳化沥青成品的蒸发残余物性质如表2所示。与基质沥青相比，加人A剂和B剂后，乳化沥青蒸发残余物的针人度下降，软化点和60℃动力黏度大幅增加，同时延伸性仍然很好，满足50号A级沥青的各项性能指标要求，这在当今积极倡导使用低标号沥青抗车辙的背景下，具有非常重要的意义和广泛的应用前景。其中，乳化沥青蒸发残余物的PI值超过50号A级沥青的上限，接近于凝胶型沥青，软化点已达到I-D型SBS改性沥青的指标要求，粘韧性远远超出II-C型SBR改性沥青的指标要求，具有改性沥青的部分性质。

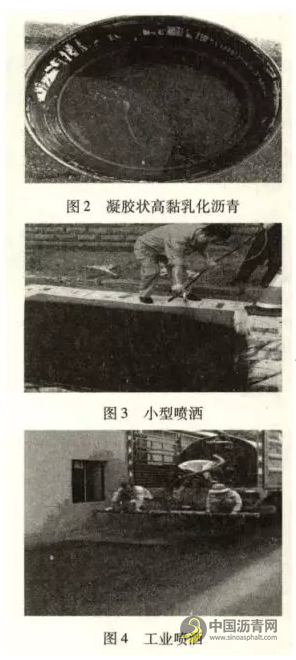

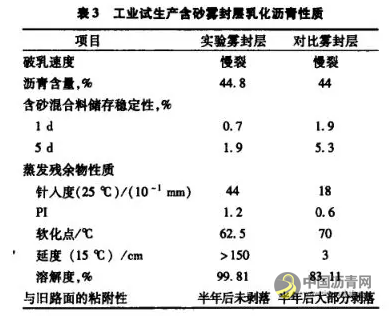

浓缩高黏乳化沥青半成品具有长期储存稳定性，可随用随取与石料拌和，适合作为常温冷补料或嵌缝胶使用，其稀释液已经用在粘层上，用户反映效果良好。

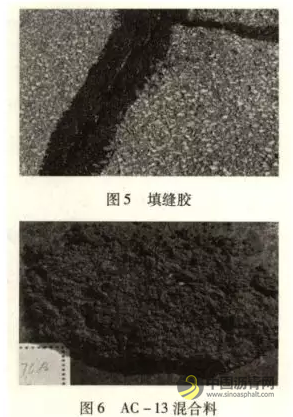

将高黏乳化沥青与细砂拌和，常温下挤人道路裂缝中作为填缝胶使用，然后用刮板刮去突出部分，使裂缝处无突起，行车平稳不颠簸，使用方便快捷，如图5所示。

将高黏乳化沥青与AC-13级配矿料拌和，混合料均匀不流淌，乳化沥青对矿料的粘附性好，裹附面积近100%，如图6所示。可作为冷再生、常温冷补料和稀浆封层用。

通过A、B剂之间，A、B剂与沥青、乳化剂和添加剂之间的反应可以大幅提高乳化沥青的黏度，延长乳化沥青的储存期限，改善乳化沥青蒸发残留物的性质。用于调整乳化沥青黏度的A、B剂，还可与不同类型的乳化剂、助剂配伍，有望制备出不同类型及黏度、满足冷再生、稀浆封层、常温冷补料、微表处、隧道工程防水等不同场合需要的乳化沥青。
