沥青混凝土摊铺机工作原理
2021年04月08日    阅读量:16168    新闻来源:沥青网 sinoasphalt.com  |  投稿

沥青混凝土摊铺机是沥青路面施工的主要设备,由主机和熨平装置两大部分组成。


主机结构及功能


主机结构

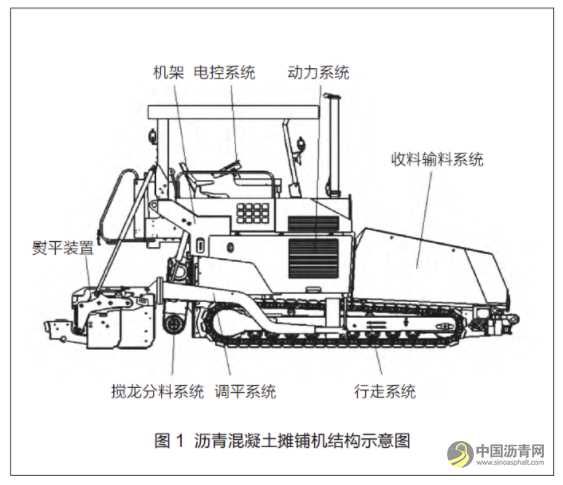

沥青混凝土摊铺机规格型号较多,各类型的摊铺机结构也不尽相同,但其结构一般由机架、动力系统(含发动机、液压传动系统)、行走系统、电控系统、收料输料系统(含前推辊、收料斗、刮板输料器、螺旋分料器)、调平系统、熨平装置等组成,如图1所示。上述结构中,除了熨平装置以外,均属于主机的主要组成部分沥青网sinoasphalt.com


沥青混凝土摊铺机工作原理 沥青网,sinoasphalt.com

图片来源于网络,侵删


主要功能


主机的主要功能包括以下4个方面:一是牵引摊铺机整体行走,并为摊铺机各个系统提供动力;二是通过主机前部的推辊推动运料自卸车行进,使其完成向收料斗卸料作业;三是通过刮板输送器和螺旋分料器将收料斗接收的混合料输送到摊铺宽度范围以内;四是连接并支撑熨平装置,为其液压回路提供动力,并可调整熨平板位置高度和作业角度。


熨平装置结构及工作原理


结构

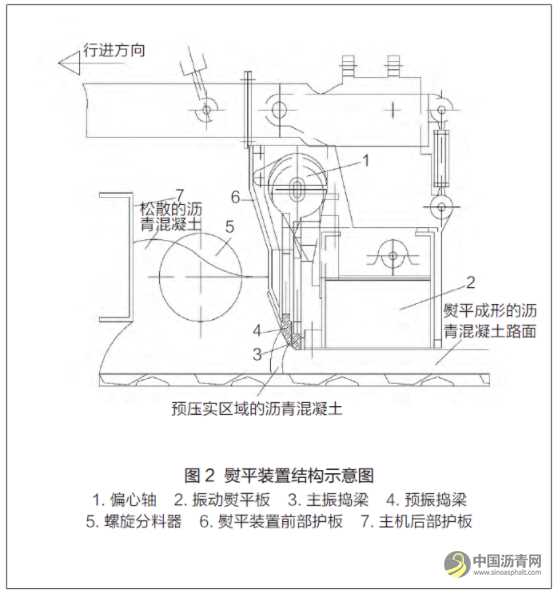

熨平装置是沥青混凝土摊铺机的主要工作装置,通过主机两侧的提升缸和大臂与主机铰接在一起。全功能的熨平装置由箱体、主熨平板(主板)、副熨平板(副板)、加宽熨平板(加长段)、刮料护板、端板、振捣机构、振动机构、厚度调节器、拱度调节机构、加热系统等组成, 其示意图如图2所示。


沥青混凝土摊铺机工作原理 沥青网,sinoasphalt.com

图片来源于网络,侵删


摊铺机主机后部及熨平装置前部均设有护板,熨平装置两端设有端面挡板,由此在熨平装置前部形成1个储存沥青混凝土的摊铺材料室。其中端面挡板可使摊铺层获得较平整的边缘,可调高度的熨平板把混合料刮到预铺高度。沥青混凝土经振捣夯锤振实后,在熨平板底面和振动器的共同作用下,形成具有一定密实度的沥青路面摊铺层。


以图2中双振捣式振捣梁为例,其附有2套振幅可调的振捣机构,即预振捣梁和主振捣梁。这2套振捣梁安装在同一根偏心轴上,其运转速度相等,但偏心相位相差180°。偏心振动轴安装在轴承座上。偏心振动轴高速旋转产生的离心力,使熨平板产生振动,从而将沥青混凝土压实。熨平装置通过安装在主机侧面2个牵引点的上、下运动,调整其高度和熨平角度。


工作原理


(1)浮动

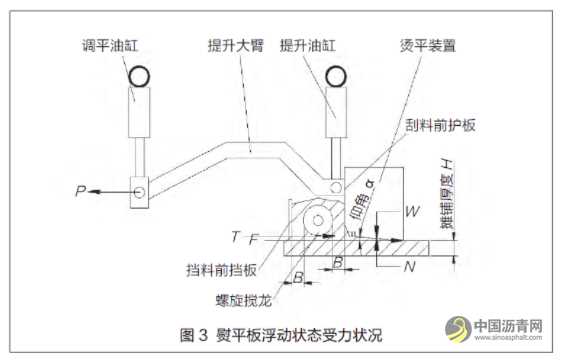

熨平板浮动状态受力状况如图3所示。熨平装置通过调平缸和提升缸悬挂在主机后部,其工作时置于摊铺层上部呈现浮动状态。当摊铺机处于匀速行驶工况时,牵引力P、熨平板下部沥青混凝土对熨平板的阻力F及熨平板前部沥青混凝土对熨平板的推力T之和形成水平力的平衡。熨平板的重力W与熨平板下部沥青混凝土对熨平板有一个向上的推力N,达到垂直力的平衡。熨平板与水平面形成仰角α,在熨平板受力保持平衡的状态下,仰角α为常数保持不变,因此就可以使熨平板在设定的高度上连续运行,从而使摊铺厚度H及摊铺的路面平整度保持不变。


沥青混凝土摊铺机工作原理 沥青网,sinoasphalt.com

图片来源于网络,侵删


(2)自动找平

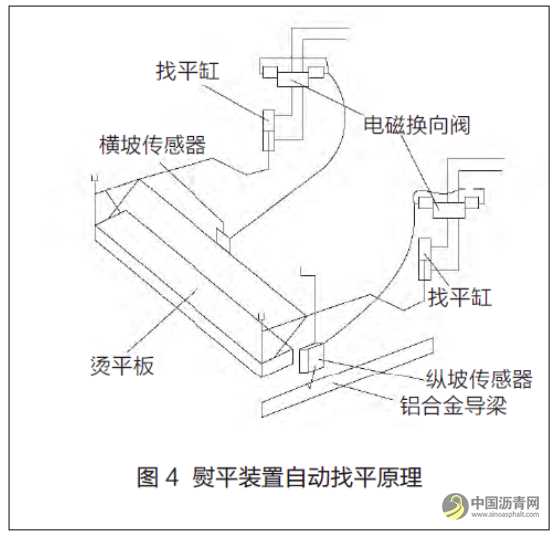

熨平装置自动找平原理如图4所示。熨平装置两侧牵引臂上安装有纵坡传感器,摊铺机进行摊铺作业时,路基以及道路基层的不平整会导致熨平装置的牵引点上、下移动,从而使熨平板仰角发生变化,破坏熨平装置受力的平衡。当以铝合金引导梁作为基准线时,与该基准线为高度的纵坡传感器感知这一变化,通过控制器将这一偏差信号转换成电信号,并以一定的控制规律控制电磁换向阀,由电磁换向阀控制找平缸向无杆腔或有杆腔输入高压液压油,以调整牵引点高度,从而改变熨平板工作仰角,恢复熨平装置受力的平衡,同时也实现了系统的自动找平。


沥青混凝土摊铺机工作原理 沥青网,sinoasphalt.com

图片来源于网络,侵删


通过以上2个工作原理可知,保证路面平整度应具备以下2个必要条件:一是保持沥青混凝土的连续摊铺、匀速摊铺,二是在摊铺机处于连续摊铺、匀速摊铺状态时,必须保证沥青混凝土不断供应到熨平板下部。
