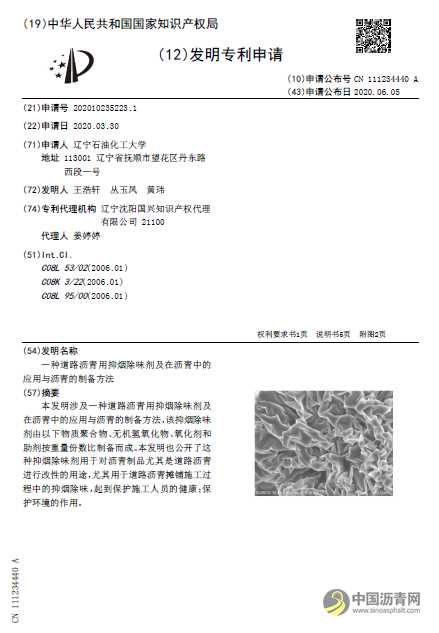

6月5日，辽宁石油化工大学王浩轩、丛玉凤、黄玮申请的发明专利《一种道路沥青用抑烟除味剂及在沥青中的应用与沥青的制备方法》申请公布。

该发明涉及一种道路沥青用抑烟除味剂及在沥青中的应用与沥青的制备方法，抑烟除味剂由以下物质：聚合物、无机氢氧化物、氧化剂和助剂按重量份数比制备而成。发明也公开了这种抑烟除味剂用于对沥青制品尤其是道路沥青进行改性的用途，尤其用于道路沥青摊铺施工过程中的抑烟除味，起到保护施工人员的健康，保护环境的作用沥青网sinoasphalt.com。

根据专利说明书，组成抑烟剂的各组分物质及比例如下

聚合物：无机氢氧化物：氧化剂：助剂=50-65：10-20：5-15：10-20

其中，聚合物由SBS、SIS、SEBS、SEPS组成。

无机氢氧化为氢氧化钙、氢氧化镁、氢氧化锌、氢氧化钼中的一种或多种。

氧化剂为氧化铁、二氧化锰中的一种或多种。

助剂为氧化锌、二氧化钛，碳化物中的一种或多种。

所述碳化物的制备方法：将氯化铵溶解于去离子水中，搅拌溶解后，加入三聚氰胺，搅拌2h 后，转移到油浴锅 80 ℃，其目的是将水分蒸发，之后在马弗炉中以550℃加热2h，研磨备用。

发明还公布了净味沥青的制备方法，包括下述步骤：在室温条件下，将聚合物、无机氢氧化物、氧化剂和助剂按照上述重量份数比例放入干燥的混合器中，混合均匀，即可得到沥青抑烟除味剂；将基质沥青加热到120-140℃，加入沥青用抑烟除味剂，并在3000-4000r/min的转速下高速剪切一定时间，待剪切均匀后，得到道路沥青，其中抑烟除味剂占道路沥青的质量百分数为3％-5％。

该发明的优点是：使用方法简单，添加量少，效果明显，可以有效的抑制沥青的发烟和异味，同时对沥青的基础性能影响极小。在热拌沥青路面施工过程中，控制沥青烟的无组织释放，使用抑烟剂和抑烟改性沥青混合料效果显著，工艺简单。抑烟除味剂可以在根源上有效解决沥青在拌和、摊铺和服役期间的烟气和异味问题，即保护了生态环境，减少了空气污染，又降低了沥青异味对人员的影响。
