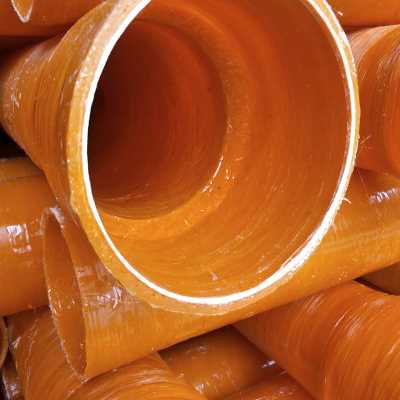

重庆玻璃钢夹砂电力管厂家

别称也是:玻璃钢电力管、玻璃钢电缆保护管、玻璃钢电缆护套管、玻璃钢电缆护套管、FRP玻璃钢电力管等

设计院给一些厂家设计的一种特定的玻璃钢厂家型号，比如HBB-E,表示无碱玻璃钢

玻璃钢Fiber Reinforced Plastics

 玻璃钢纤维编绕拉挤braiding-winding fiber reinforced plastics

 D——地方;B——标准;J——建筑。

D表示电缆用导管；B表示玻璃纤维；J、JJ表示机械缠绕工艺，S表示手工缠绕工艺

又称玻璃纤维增强塑料导管，以玻璃纤维为增强材料，与不饱和树脂粘结成型，可分为低碱、中碱、高碱管，根据含碱量确认质量好差，玻璃钢电力管抗压力强、重量轻、内壁光滑，摩擦系数小，在穿用电缆时轻松，不损伤电缆。玻璃钢电力管，是电力电缆、通信电缆地下设施中，在受外界压力或碰撞时，起保护作用的电缆保护装置（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。

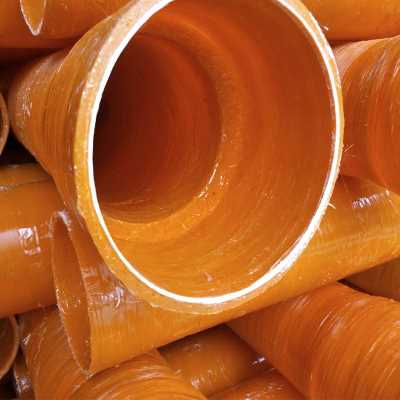

玻璃钢夹砂管道，是在原材料中添加了石英砂

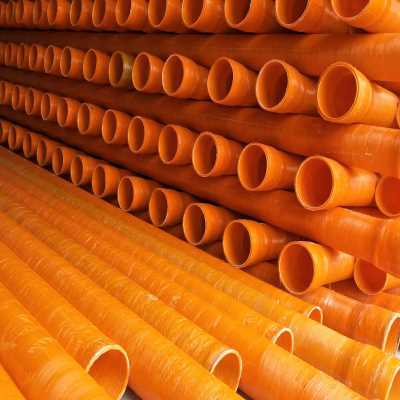

玻璃钢电力电缆保护管：

1、强电敷设的深度要求为1200 mm埋在地下

2、强电高压电缆会产生热量，热量只能通过保护管道排出，所以玻璃钢电力保护管会在生产管道中加入石英砂，以达到更好的散热效果。形成空气流层，但加入石英砂也意味着降低管道强度。强电敷设是利用深部敷设对保护管道本身的强度要求会低很多，所以即使加入石英砂使管道的强度大大降低，也能满足电网敷设的要求。

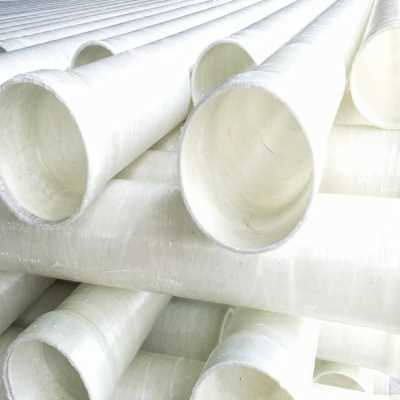

玻璃钢通信管：

1、一般设计要求在700 mm(实际施工一般只有300-500 mm)，

2、埋地浅层保护管会承受较大的冲击，通信行业对管道强度和冲击韧性的要求都高于电力行业，所以通信行业使用的保护管不能大量使用石英砂玻璃钢管。玻璃钢通信管是专门为通信行业电缆、光缆铺设而设计的，玻璃钢通信管不添加石英砂

夹砂玻璃钢电缆管的强度：

很大一部分作用在夹砂层的树脂含量上，树脂含量低强度必然低，电缆管的质量也得不到保证;玻璃钢电缆管和玻璃钢夹砂管道不同，玻璃钢电缆管夹砂层的树脂是通过纱线带到夹砂层上的，所以纱线能带到管子上的树脂多少决定了夹砂层树脂的含量，纱线夹同样夹紧的情况下因为无碱纱带料少，高碱纱带料多，做夹砂管特别是夹砂层比较厚的电缆管，无碱纱并不一定比高碱纱强度高。

    工艺管强度：工艺管没有夹砂层，强度取决于纱线的强度，无碱纱要比高碱纱的强度高。

外径

内径

壁厚

价格计算方法

由衬里机（1）、缠绕机（1）、固化站（2）、敷料机（1）、脱模机（1）等8个工作位置组成。

回答一：玻璃钢电力管用作电力管道的都是6米或者4米长。
回答二：玻璃钢电力管用作给排水管的都是12米或者6米长。
回答三：玻璃钢电力管用作顶管用有2米，3米长。

璃钢管生产工艺主要有三种类型
往复式纤维缠绕工艺(属于定长法)
连续式纤维缠绕工艺(属于连续法)

　　（1）树脂基体 。

树脂基体是指固化剂和树脂组成的胶液体系。缠绕制品的耐化学腐蚀性，耐热性及耐自然老化性主要取决于树脂性能，同时对工艺性、力学性能也有很大影响。缠绕成型常用树脂主要是不饱和聚酯树脂，也有时用双马来酰亚胺树脂和环氧树脂等。对于一般民用制品如罐、管等，多采用不饱和聚酯树脂。对力学性能的压缩强度和层间剪切强度要求高的缠绕制品，则可选用环氧树脂。航天航空制品多采用具有耐湿性与高断裂韧性好的双马来酰亚胺树脂。

树脂：

  树脂通常是指受热后有软化或熔融范围，软化时在外力作用下有流动倾向，常温下是固态、半固态，有时也可以是液态的聚合物。广义上的定义，可以作为塑料制品加工原料的任何高分子化合物都称为树脂

　　（2）增强材料 。

缠绕成型用的增强材料，主要是各种纤维纱：如中碱玻璃纤维纱，无碱玻璃纤维纱，高强玻璃纤维纱，碳纤维纱，芳纶纤维纱及表面毡等。

无碱玻璃钢纤维： 无碱玻璃纤维又称E玻璃纤维，是指碱金属氧化物含量低的玻璃纤维。碱金属氧化物的具体含量，国内规定不大于0.5%，国外一般为1%左右。无碱玻璃纤维R2O含量小于0.8%，是一种铝硼硅酸盐成分。它的化学稳定、电绝缘能。

　　（3）填料 。

填料种类很多，加入后能改善树脂基体的某些功能，如提高耐磨性，增加阻燃性和降低收缩率等。在胶液中加入空心玻璃微珠，可提高制品的刚性，减小密度降低成本等。在生产大口径地埋管道时，常加入30%石英砂，借以提高产品的刚性和降低成本。为了提高填料和树脂之间的粘接强度，填料要保证清洁和表面活性处理。

石英砂：

石英砂是石英石经破碎加工而成的石英颗粒。石英石是一种非金属矿物质，是一种坚硬、耐磨、化学性能稳定的硅酸盐矿物。石英砂的颜色为乳白色、或无色半透明状，莫氏硬度7。

石英砂是重要的工业矿物原料，非化学危险品，广泛用于玻璃、铸造、陶瓷及防火材料、冶炼硅铁、冶金熔剂、冶金、建筑、化工、塑料、橡胶、磨料，滤料等工业。

阻燃剂：

阻燃剂，赋予易燃聚合物难燃的功能助剂，主要是针对高分子材料的阻燃设计的；阻燃剂有多种类型，按使用方法分为添加型阻燃剂和反应型阻燃剂。

添加型阻燃剂是通过机械混合方法加入到聚合物中，使聚合物具有阻燃的，目前添加型阻燃剂主要有阻燃剂和无机阻燃剂，卤系阻燃剂（氯化物和溴化物）和非卤。是以溴系、磷氮系、氮系和红磷及化合物为代表的一些阻燃剂，无机主要是三氧化二锑、氢氧化镁、氢氧化铝，硅系等阻燃体系。

反应型阻燃剂则是作为一种单体参加聚合反应，因此使聚合物本身含有阻燃成分的，其优点是对聚合物材料使用能影响较小，阻燃持久。

1.工艺流程：制衬——缠绕——修整——脱模——检验——入库 .

2.内衬制作：将管道模具放置在制衬工位，在管模具上缠一层聚酯薄膜，然后涂一层胶衣，待该层胶凝后，再缠玻璃表面毡和玻璃纤维短切毡，再缠一层网状织物，然后将内衬和模具吊至固化站进行内衬层的固化处理.

3.结构层缠绕：待内衬固化后，再将该管道模具放置缠绕工位，将浸渍树脂的无碱缠绕纱按设计程序和工艺铺层缠绕至内衬层上，再按设计加砂量的大小，逐层将石英砂加在模具上，之后用挤压装置将加砂层压密压实，按照生产工艺在加砂层之后，进行纤维交叉缠绕和环向缠绕。这样，把强度大的纤维缠绕层分布在受弯曲应力最大的内层和外层，而强度较底的石英砂浆层分布在受弯曲应力的中性层附近，充分利用各种材质的优越性。最外层树脂均要加入紫外线吸收剂并用聚酯薄膜压光，可使制品外表面光滑，美观，同时起到抗老化作用。然后将管道和模具吊至固化站进行结构层的固化处理.

4.修整、脱模：待缠绕后的管道固化完全后，放置于修整工位，对管道的两端的承插口进行开槽修磨，符合要求之后，再将管子放置于脱模机上，把管道模具从管成品上拔出，玻璃钢管道整个生产工艺完成，并交于检验工序

玻璃钢内衬层、玻璃钢次内衬层起防腐、防渗作用，缠绕层担负起管道的强度和刚度作用，外保护层起抗老化、防腐蚀、抗日晒的作用。

　　一、玻璃钢管壁结构说明：

　　玻璃钢管壁结构从内到外分别为：玻璃钢内衬层、玻璃钢次内衬层、玻璃钢缠绕层、玻璃钢外部保护层。

　　玻璃钢内衬层、玻璃钢次内衬层起防腐、防渗作用，缠绕层担负起管道的强度和刚度作用，外保护层起抗老化、防腐蚀、抗日晒的作用。

　　二、玻璃钢管道制作工艺流程图

　　→玻璃钢模具准备

　　→设备调试、原材料准备

　　→玻璃钢管道内衬制作

　　→远红外固化站内衬固化

　　→玻璃钢管道内衬质量检验

　　→玻璃钢管道增强层缠绕

　　→远红外管道整体固化

　　→玻璃钢管道外观及主要尺寸检验

　　→玻璃钢管道脱模

　　→1.5倍工作压力水压试验及其它标准要求的检测项目

　　→玻璃钢管道包装入库

　　三、玻璃钢管道工艺详细说明：

　　（1）准备工序

　　a、设备调试。首先认真检查设备运转及工作部位是否正常，特别要细心检查树脂-固化剂双组分泵是否有堵塞现象，之间配比是否达到设计要求；要确保制衬、缠绕、修整、脱模等设备的运行稳定和工作精度；

　　b、清理模具。要求模具表面无坑凹、粉尘、杂物及其他附着物，模具要作到表面平滑，有问题及时修理、维护；

　　c、缠聚酯薄膜。为方便管道脱模，在模具表面应包覆1层聚酯薄膜，薄膜搭接宽度1～2㎝，厚度为40um之间。要求薄膜无破损，无皱折，两面光滑洁净。薄膜产品质量满足GB 13950-1992的要求。

　　（2）制衬工序

　　a、内衬树脂配制。按质检部门根据当时的工作环境、温度条件作出的树脂配方体系进行内衬树脂配兑，配料量要根据制造进度合理掌握。当现场情况发生变化时，质检部门和制造部门应及时调整配方，并按新配方配制需用的树脂；

　　b、增强材料准备。按设计要求将制作内衬需用的增强材料运送到指定位置，并对一些宽幅面的增强材料先裁切加工到设计宽度；

　　c、内衬层制作。按设计要求的铺层步骤进行内衬层制作，各单层铺设过程中应施加合理的张力，相互之间适量搭接，并用组合压辊反复滚压赶出气泡以保证纤维完全浸透。并要求各增强材料层达到设计的树脂含量要求；

　　d、初步自检。按设计要求铺覆完各层后，要求操作工人进行初步的质量检测：内衬是否达到设计厚度，局部是否有贫胶、挂胶现象，是否有白斑、气泡，是否有等，若发生上述情况应及时汇报并采取处理措施；

　　e、进入内衬远红外深度固化工序。

　　（3）远红外深度固化

　　我厂生产制造的玻璃钢管道都须进行远红外深度固化处理，目的是：可以提高内衬层的固化度，改善管道的抗腐耐温性能；

　　（4）过程质量检验

　　在缠绕前再次确认内衬无气泡、气孔，无杂质，表面平整，树脂含量合理，无白斑和局部固化不良等现象。须认真检查内衬是否合格，不合格的严禁上机缠绕。

　　（5）缠绕工序

　　将设计好的参数输入微机，待内衬固化后，由微机控制用无碱无捻玻璃纤维进行往复式缠绕直至缠绕层厚度。按规定厚度外敷100％树脂含量的外保护层。缠绕层的树脂含量一般为35％左右，其厚度取决于管道设计的强度和刚度的综合。

　　（6）红外线固化

　　管道进入固化养护阶段。在固化过程中应以适宜的转速保持模具滚动，使其均匀固化。固化过程中应注意监控管体温度，合理调整固化方案。

　　（7）修整、脱模：

　　待管道的巴氏硬度大于30时，对管道端口进行修整。然后用液压脱模机将管道和模具分离，并在其管道中间部分按要求作标记。

　　（8）管道水压试验及摆放：

　　每批管道按规定进行水压试验，注满水，均匀升压至管道设计压力的1.5倍，并保持不低于2分钟，仔细检查管道的表面和压力表。试压合格后二点支撑摆放管道。

①可对缠绕时的缠绕角进行设计，以使管道具有不同的轴/环向强度分配；
②可对管道壁厚进行设计，以使管道可以承受不同的内外压；
③可对材料进行设计，以达到不同的耐腐蚀目的、阻燃目的、介电目的等；
④可对接头方式进行设计，应用不同的安装条件，以提高工程安装速度；⑤可对产品形状进行设计，以满足具体的形状需要。  
⑥可对管道刚度进行设计，以满足不同的载荷要求。

分层缘由及解决方法：
分层缘由 ①胶布太老；
②胶布胶量太少或不均匀；
③热辊温度太低，树脂熔化欠好，胶布不克不及好地粘住管芯；
④胶布张力小；
⑤油性脱模剂用量太多，沾污芯布。
分层解决办法 ①胶布的含胶量、可溶性树脂含胶量都要符合质量需求；
②热辊温度调高点，使胶布经由热辊时，胶布已发软发粘，能结实地粘好管芯CPVC电力管；
③调整胶布张力；
④不用油性脱摸剂或减少其用量。

内壁气泡：
内壁气泡问题 主要原因是导引头布不靠近核心。
解决方法：操作时应注意导引头布应牢固地附着在管芯上。
内壁气泡解决方法 扼制胶布挥发物含量，合适增长卷制温度，放慢卷制速度。合适减低胶布的含胶量，减低卷制温度。

1、玻璃钢电缆管管沟内出现了大量的积水和管沟的塌方造成的；
2、玻璃钢电缆管管沟内不平，有尖锐的石块，导致玻璃钢电缆保护管破裂；
3、玻璃钢电缆管回填土的时候，冲击力非常的大造成的；
4、玻璃钢电缆管地表面的沉降造成的，导致玻璃钢电缆保护管破裂。

1、施工便当、简捷。
2、强度高、防水性好。
3、其施工敷设方法简捷，能稳妥处置由于施工时路程开
4、选用玻璃钢电缆管敷设，可以在一向电的前提下预前进前辈行埋管和放电缆使命，不影响供电。结尾只需短时停电，进行电缆电源和引下线的联接即可，前进了供电的可靠性。
5、玻璃钢电缆管其代价与镀锌钢管比较相差不大，但由于它具有镀锌钢管无与伦比的利益，使得玻璃钢电缆管的许多投入运用展现了有利、广大的远景。

1、绝缘性　
2、应用广泛性
3、使用寿命长
4、高强度
5、柔性系统具有较好的适应性。
6、具有柔性接头
7、施工方法　
8、连接处采用橡胶密封圈
9、用于高温盐碱区。

10. 可设计性强

11. 耐磨性能强

可采用机械切割，但不允许有分层和脱落现象。管子表面应平整，布允许起层，允许有由于玻璃布脱脂所形成的色泽深浅、气泡和皱折，经加工修正后不得超过壁厚公差，内壁允许有轻微的皱纹.

地下管道是用管架、吊架、托架来支承的，两支承点之间的距离就是所谓的管道跨度。

当然跨度不能过大这样会影响管道的正常工作。

如果跨度过小，这样就会让管道布置比较密集，并且投资费用就对应的增加，因为管道的用量增加了，对此，为了确保管道安全和正常运行，当然尽可能扩大管道的跨度问题。

　跨度问题由管道的强度和刚度两个条件进行确定：

　　（1）按强度条件确定确定管道跨度

　在外载荷作用下，管道界面产生最大应力不得超过玻璃钢管的许用应力。

　　（2）按刚度条件的确定管道跨度

GB/T1447纤维增强塑料拉伸性能试验方法

GB/T1449纡维增强塑料弯曲性能试验方法

GB/T1451纤维增强塑料筒支梁式冲击韧性试验方法

GB/1458纤维缠绕增强塑料环形试样拉伸试验方法

GBT1463纤维增强塑料密度和相对密度试验方法

GB/T1634.2塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料( IDT ISO

75-2)

GB/T2576纡维增强塑料树脂不可溶分含量试验方法

GB/T3139纤维增强塑料导热系数试验方法

GB/384增强塑料巴柯尔硬度试验方法

GB/T3961纤维增强塑料术语

GBT5352纤维增强热固性塑料管平行板外载性能试验方法

GBT8237纤维增强塑料用液体不饱和聚酯树脂

GB/T8806塑料管材尺寸测量方法

GB/T8924纤维增强塑料燃烧性能试验方法氧指数法

GBT18369玻璃纤维无捻粗纱

GB/T18370玻璃纤维无捻粗纱布3术语和定义

下列术语和定义适用于本标准

3.1

电缆用玻璃钢保护管 glass fiber reinforced plastics(GFRP) ducts for cable

用于电力电缆和通信电缆的、用玻璃钢材料制成的保护电的管道。

3.2

卷制玻璃钢管 wrapping GFRP pipe

用整块玻璃纤维布浸渍树脂后、布经向沿管子模具轴向，布纬向沿模具周向卷制固化后的

3.3

缠绕玻璃钢管 winding GFRP pipe

用缠绕机把玻璃纤维浸渍树脂缠绕制成固化后的管子。分夹砂管和非夹砂管

4 原材料

4.1树脂

不饱和聚脂树脂应符合GB/T8237的规定。

4.2增强材料

无碱玻璃纤维无捻粗纱(EC)和中碱玻璃纤维无捻粗纱(CC)应符合GB/T18369的规定。

中碱玻璃纤维无捻粗纱布(CWR)应符合GB/T18370的规定。

5外观质量

外表色泽均匀，无毛边、毛刺、气泡、内壁光滑平整、管子圆直。

一、原材料的试验要求。

1.树脂测试规定。

玻璃钢夹砂管需要使用不饱和聚氨酯树脂，内层材料需要使用间苯型不饱和聚氨酯树脂、双酚A不饱和聚氨酯树脂或乙烯基酯树脂。树脂需要测试拉伸强度、拉伸弹性模量、断裂伸长率、弯曲强度、弯曲强度、热水加速老化时的弯曲强度保留率。热变形温度、卫生性能等指标。

2.加固材料的试验要求。

玻璃钢夹砂管的增强材料要求使用无碱无捻玻璃纤维丝。供需双方也可以约定使用其他加固材料。

3.填料的测试要求。

充砂玻璃钢管道要求填料最大粒径不超过2.5 mm，不超过壁厚的五分之一。二氧化硅含量应在95%以上，水分含量不应超过0.2%。碳酸钙含量应在98%以上，水分含量不应超过0.2%。

二、外观检查要求。

内表面要求光滑光滑，无杂质、分层、气泡、裂纹、针孔、粘合区差、纤维渗透差。砂管端面平整，无毛刺，外表面无明显缺陷。

三、尺寸测量。

管壁直径、长度、厚度、内衬厚度、管道端面垂直度。

四、巴柯尔硬度测量。

五、树脂的不溶性含量。

六、直管段管壁部件的质量百分含量。

七、初始机械性能的测试：

初始环刚度、初始周向拉伸强度、初始轴向拉伸强度和拉伸断裂应变、水力泄漏、初始柔度、初始周向弯曲强度。

八、长期性能测试项目：

压力设计基准测量，长期弯曲应变。

一、几何外观。几何外观问题主要表现在：(1)管子外观粗糙;(2)管子内壁特别是插座附近有褶皱。(3)管子内、外表面均出现白斑。(4)管壁纤维的线性度存在缺位;(5)管壁存在周期性的色度不均匀现象。

二、产品的硬度不够。产品刚度试验达不到设计刚度要求，管道安装后的初始变形大于设计要求，有的甚至接近或超过5%。

三、弯曲强度不足。当水平弯曲变形试验接近A级时，试管管体出现明显裂纹，并伴有轻微的劈裂声，表明试管达不到A级;水平弯曲变形试验接近B级时，试管管体有明显的分层现象。玻璃纤维被挤出、破碎或拉伸，并伴有响亮的声音，表明其B级未达到。

由于管道刚度低或施工不当，再加上弯曲程度不足，导致管道径向弯曲失效。

四、存在连接问题。

插座凸缘有漏水现象;胶圈因槽偏心松动时无泄漏;安装胶环时翻边切割;胶环压缩比过小时漏胶;插座与插座连接不当由S.5形成。

五、抗拉强度不足。

在环向或轴向抗拉强度试验中，各项指标均低于设计要求，部分工程出现爆管现象。

六、渗漏和出汗。

在整个管道试压过程中，都会出现接头泄漏和管壁出汗的现象。

七、尺寸有问题。

尺寸问题主要表现在：壁厚不足;管径锥度过大;长度达不到设计要求;套筒配合尺寸不一。

1.实际业主方对该类产品不熟悉，特别是产品的原料组成和化学结构，基本成本的组成；

2.管材在整个工程中往往是处于微不足道的地位，无论是所占资金比例或是关注程度；

3.缺乏简易判别优劣的方法；准确的判断需要将产品送专业检测部门进行检验，对工程的进度和时间有冲突.

4.大量管材敷设为地下隐蔽工程，一旦埋在地下轻易不会挖掘，伪劣产品很容易逃过验收人员的鉴别；

5.不法之徒的手段和侥幸心理；很多伪劣产品常制作成金玉其外败絮其中的样子，埋在地下若干年后将完全变形乃至溶解，但万一暴露究其责任将牵连多方验收单位；

6.处罚力度太轻；于巨大利益相比，行业的准入门槛和处罚力度无法相比，使得一些企业多次被查仍在市场上恣意所为.

　1.使用国家明文淘汰的高碱玻璃纤维材料：此类伪劣产品危害最大；高碱材料溶解于水，处于特殊地质或是潮湿土壤中的管材很快就会变质肢解，此类伪劣产品会给国家和客户造成巨大的后续损失。（在太原、合肥、广西南宁、崇左、广东东莞、深圳、广州、杭州、上海、贵阳、厦门、南京等地都被查出过）

　2.管材中间石英砂和树脂结合不善造成漏砂；此类产品往往厚度合格，但内在质量极差，原因不在夹砂多少而是树脂没有浸透石英砂，更有恶劣的是用其他材料替代树脂，比如工业胶水。

　3.压低市场价格，占目前大量管材招标低价中标通例的控制，有大量中标价在成本价之下；样品和实际到货产品完全不一样；资料检验报告和实际产品品质完全不一样.

1.高碱玻璃纤维往往比较脆、容易断；用重压或是铁锤砸压管材，用高碱纤维制作的管材往往横截面折断，断面无纤维牵连，截面比较干净；而用合格纤维制作的产品往往会有纤维牵连，架散（树脂和砂）而纤维结构还在。

2.用钢锯在管材中间部分锯开，看夹砂是否密实，大量漏砂或是大量空泡者一定是伪劣产品。

3.测定基本成本：称一下管材的重量，按纤维、树脂、石英砂1：1：1（网上能搜索到材料价格）的成本核算，如果不在成本之上的就很有可能是伪劣产品。
