复合土工膜的规格
1、*布*膜（布：100-1000g/m2膜厚：0.1-1.5mm）
2、两布*膜（布：80-600g/m2膜厚：0.2-1.5mm）
3、*布两膜（布：100-1000g/m2膜厚：0.1-0.8mm）
4、.多布多膜（布：100-1000g/m2膜厚：0.1-0.8mm）
复合土工膜是用土工织物与土工膜复合而成的不透水材料，它主要用于防渗，复合土工膜分为*布*膜和两布*膜、宽幅4-6m，重量为200-1500g/m2，*拉、*撕裂、顶破等物理力学性能指标高，能满足水利、市政、交通、地铁、隧道等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。

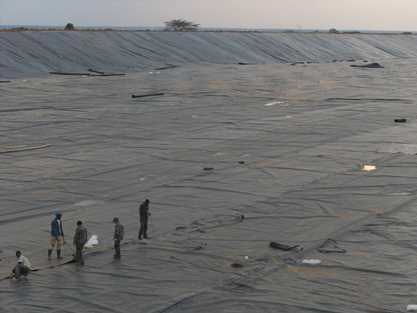

复合土工膜与支撑材料接触面应力求平整，以免薄膜被刺破丧失其防渗作用，否则，应设细粒垫层，以保护薄膜不被损伤（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。
通常在拐角及畸形地段，应是接缝长度尽量减短，除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。
复合土工膜自身的连接，防渗薄膜的连接方式可归纳为三种，即粘结法、焊接法以及*法，视防渗薄膜的原材料的不同而选择，*连接缝的*渗性能均应进行检查，以防接缝连接不好而渗漏。
复合土工膜与周边边界的连接。复合土工膜与周边边界必须严密结合，施工时可在地基和岸坡开挖锚固槽连接，如果地基是浅层砂砾石透水层，则应将砂砾石开挖掉，直至基岩然后浇筑混凝土底座，将土工膜固定在混凝土内，如果地基是不透水粘水层，可开挖深为2m，宽为4m左右的锚固槽，将土工薄膜置于槽内，然后密实回填粘土；如果地基是深厚的砂砾石透水层，可采用土工薄膜铺盖的方式进行防渗，其长度根据计算确定，铺盖部位必须整平，并铺设厚约30cm，大粒径为20mm的过渡层，同样膜上也要铺设过滤层，随后加设保护层，薄膜周边应与两岸岸坡不透水层严密结合，防渗薄膜与锚固槽的连接视薄膜与混凝土的允许接触渗透坡降确定。聚氯乙烯和丁基橡胶类薄膜可用粘合剂或溶化剂很好的粘着于混凝土面上，故嵌入长度适当可短些，因聚乙烯薄膜不能粘着于混凝土面上，故嵌上混凝土的长度至少为0.8m。
土工膜施工方法土工膜是*种以高分子聚合物为基本原料的防水阻隔型材料。HDPE土工膜选用**的聚乙烯原生树脂，主要成分97.5%的高密度聚乙烯，约2.5%的碳黑、*老化剂、*氧剂、紫外线吸收剂、稳定剂等辅料，用目前*上*的意大利全自动土工生产设备，经三层共*挤技术制成。
