桥梁伸缩装置按照性能及安装方法

桥梁伸缩装置按照性能及安装方法可以分为：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型数模式桥梁伸缩缝装置,是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的的桥梁接缝, GQF-MZL型伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁.

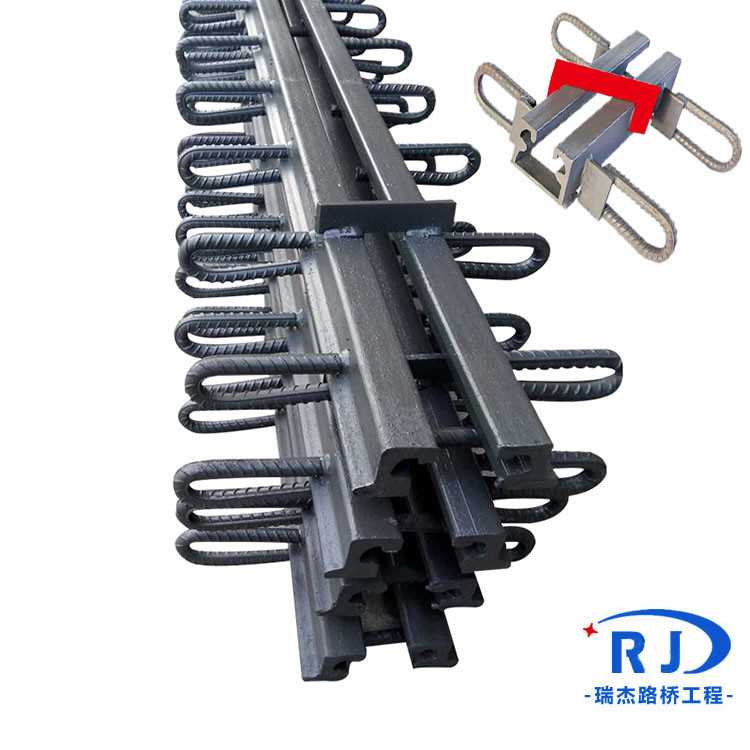

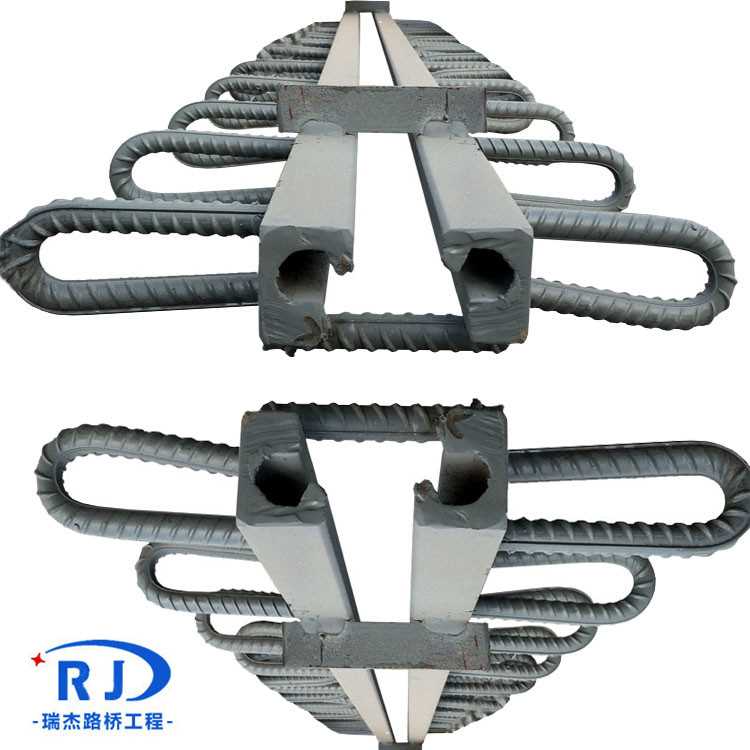

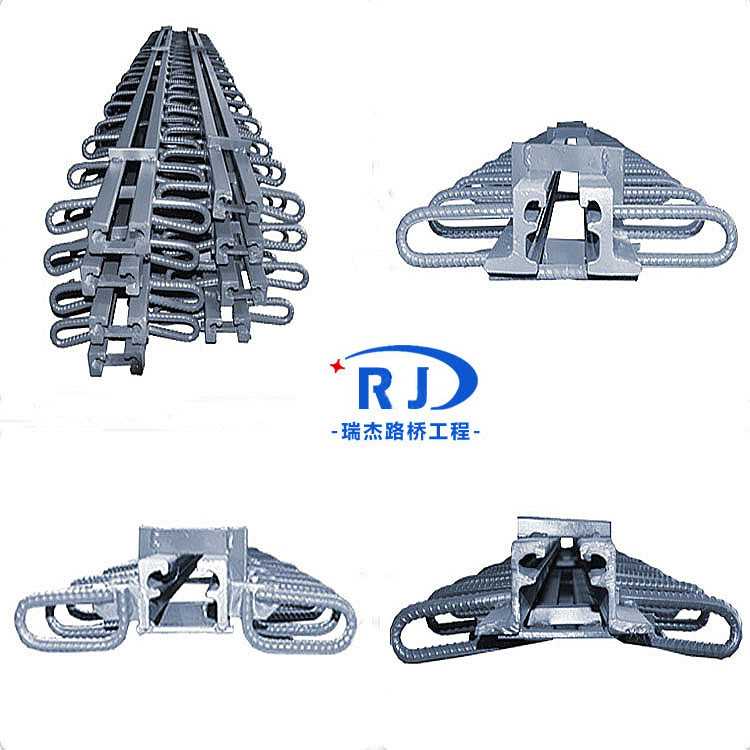

对于C型伸缩缝、D型伸缩缝、F型桥梁伸缩缝都是公路桥梁专用的伸缩装置的一种，它由一组钢质边梁及锚固件组成加一条整长的橡胶密封条组成。在伸缩装置的钢质边梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡段后，同梁体连结。 GQF-C型伸缩缝具有连结可靠，与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。适用于伸缩量为40mm ， 60mm 和 80mm 的桥梁。GQF-C型、GQF-D型、GQF-F型桥梁伸缩缝是国内交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程， 通常伸缩缝是安装在平行或垂直于桥梁轴线的两个方向，可以能自由伸缩，结构牢固可靠，当车辆行驶过时应平顺、无突跳与噪声；并且能有效地防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。

桥梁伸缩缝产品主要材料：钢质边梁：采用 16Mn 钢轧制，密封胶条：采用氯丁或三元乙丙橡胶制造，具有良好的耐老化、耐曲挠性能。锚固件：有锚钉、锚环、锚板结构三种，公路桥梁工程师可根据桥面板设计厚度选用。

1、由于GQF-C型、GQF-D型、GQF-F型公路桥梁伸缩缝整条采用氯丁或三元乙丙橡胶制作，具有良好的耐老化、耐曲挠性能。适应桥梁梁端 水平、横向、竖向变形，伸缩阻力极小。

2、钢质边梁采用 16Mn 精轧而成，锚固板及Φ16锚固筋具有良好的机械性能。作用于边梁上的车辆冲击力，通过锚固构件均衡的传递到梁体上，有很长的使用寿命。

合理选定恰当伸缩量的缝隙极为重要，缝隙越大伸缩装置越容易遭破坏。采用的缝隙过大或过小，以及没有考虑安装时的温度而调整间隙。特别是针对板式橡胶伸缩装置，易造成破坏。即使是连续桥面，在面层铺装上往往也会出现裂纹。因此。要采取预先切割桥面，设置接缝，或用较软的铺装层来吸收裂缝，或者安设小型的伸缩装置来解决。在较大纵坡的情况下，如不设置考虑适应竖直变位的构造，也容易产生缺陷，引起破坏。伸缩装置沿桥面纵向，即使伸缩量小，也存在挠度差大的问题，因此，在伸缩装置构造上要给予重视。伸缩装置与梁体结合成等强的整体无疑是提高其使用效能的重要手段。除模数式伸缩装置之外的其他类型的桥梁伸缩装置，与桥面板的固定、结合往往不够充分，效果不甚理想，一般构造尺寸较小、刚度不足，而且对新材料的特征、配合等研究不够深入，所以在选型时应作充分的比较研究。为防止因雨水而起的漏水现象，虽然在一些钢制伸缩缝装置中，对配合部位采取插入密封橡胶或将排水装置或铺装层面层作为容易清扫的型式，或在整个缝隙中灌注填人防水材料的实用型式。对与桥面的雨水，一般应在伸缩装置附近设集中排水口；对不在日常养护作多次涂漆的构件上，设计上应采用优质耐久的防护材料作有效的处理。
