钢结构双向水平滑动铰支座工作原理

钢结构双向水平滑动铰支座特点与原理

抗震铰支座按使用性能分类：

①双向滑动铰支座代号为SX；

②单向滑动铰支座代号为DX；

③固定铰支座代号为GD。

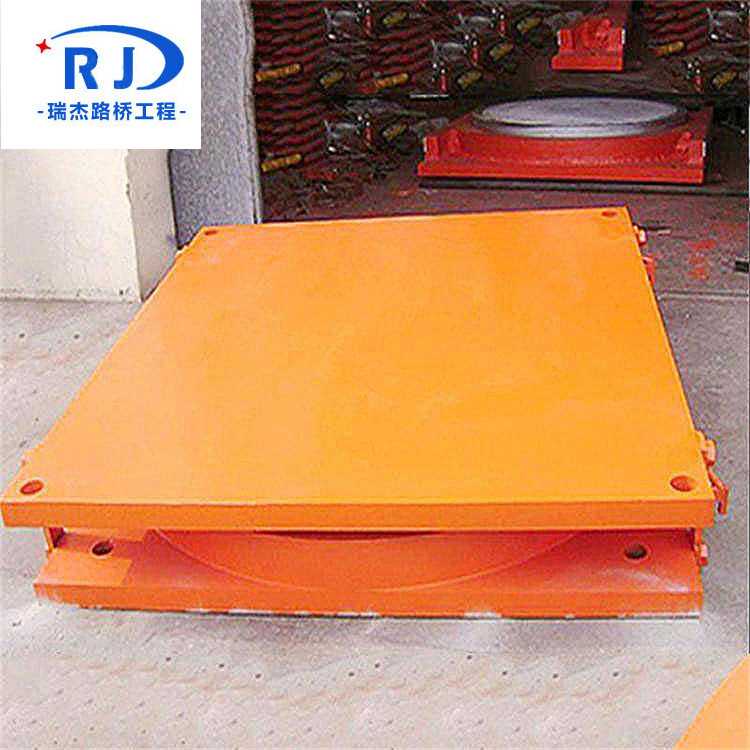

钢结构双向水平滑动铰支座是严格执行GB/T 32836-2016 《建筑钢结构球型支座》，是路一种新型的用在网架钢结构上的支座，该支座不但有普通球型钢支座承载力大、转动灵活、传力稳定、转角大等特点，而且具有能够减轻因地震力、横向摇摆力、横向风力等产生的竖向拉力和横向剪切等作用，还能够保证水平地震时不落梁，具有良好的减震性能。

钢结构双向水平滑动铰支座竖向承载力的选择（一般承载力选择在500KN-800000KN之间）（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。设计根据结构和抗震等级要求，先确定支座承载力的大小，这是多数支座必备的参数之一。支座的竖向承载力主要取决于上部结构的重量和安全系数的大小。

钢结构双向水平滑动铰支座工作原理

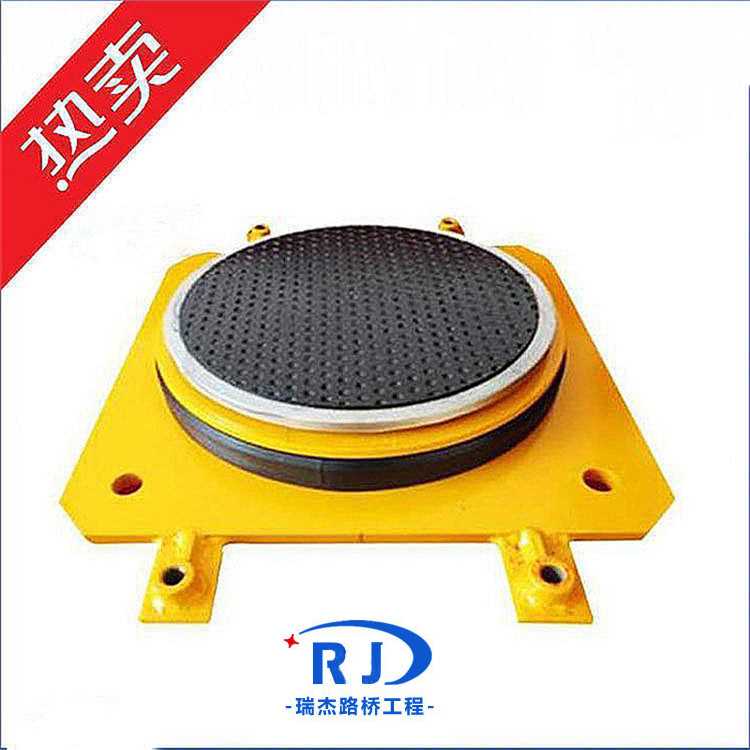

支座在工作过程中沿着滑移箱滑道滑动实现水平位移。竖向压力的传递是通过球体，下半球壳，受压聚四氟乙烯滑板，不锈钢板依次叠加传至滑移箱底板。竖向拔力的传递是通过球体与上半球壳的接触面将作用于球体上的上拔力传至上半球壳，再由上半球壳与滑移箱之间的抗拔四氟滑板和不锈钢板将力传至滑移箱顶板。水平力的传递是通过球体与上、下半球壳之间的接触面将水平力分别传至上、下半球壳，上、下半球壳的竖向位置相对固定，因此在水平力传递时可以将上、下半球壳看成是一个整体，水平力通过这个整体传至滑移箱侧壁根部。
