GPZ(KZ)公路桥梁抗震盆式橡胶支座的结构形式与性能

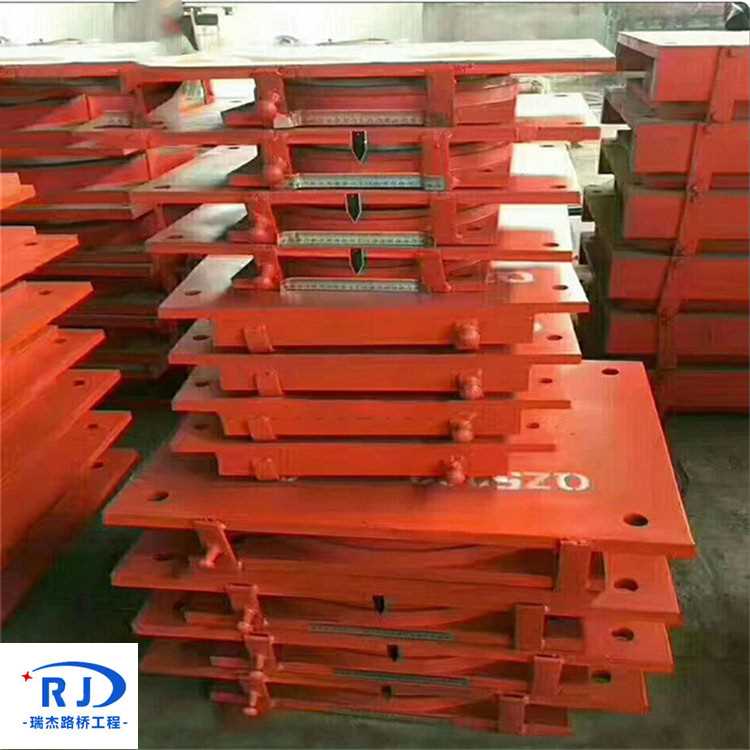

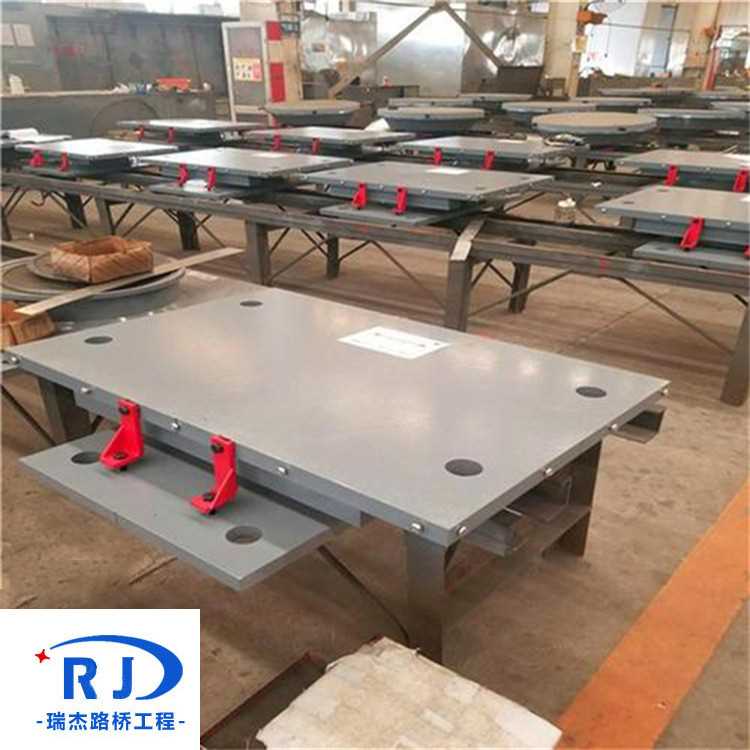

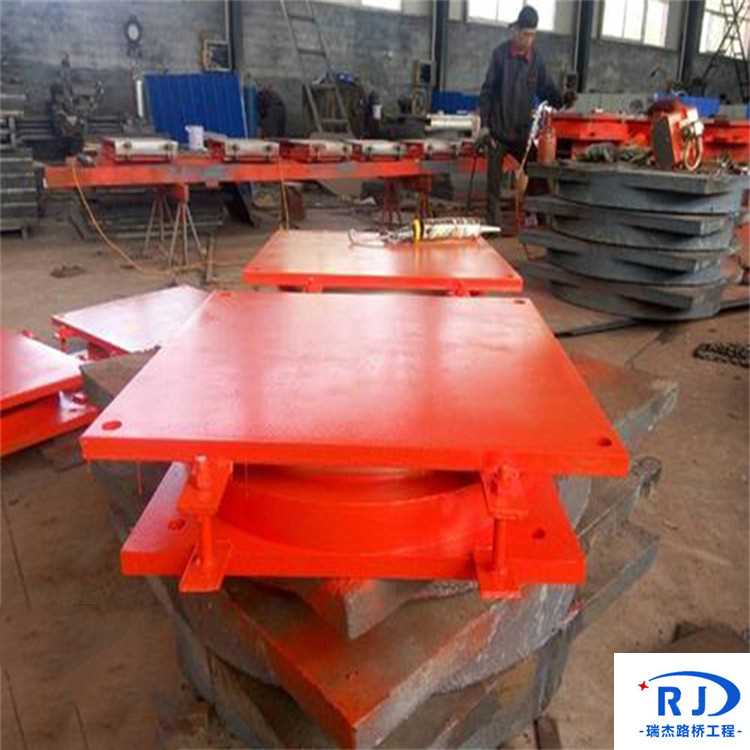

GPZ(KZ)GD(固定抗震盆式橡胶支座)，主要由上座板、消能板、密封圈、橡胶板、底盆和阻尼胶圈等组成。GPZ(KZ)DX(单向活动抗震盆式橡胶支座)还有中间钢板、四氟滑板、不锈钢滑板及侧向滑移装置等。减震原理主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果；然后阻尼圈发挥第二道阻尼效果，支座起到抗震作用；当地震冲击波超过一定极限时，该系列的刚性抗震起到了第三道抗震效果（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。

性能

1、此种支座按竖向设计承载力:可分31级，即0.8、1、1.25、1.5 、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55、60MN。支座设计承载力允许超载10%。

2、支座水平承载力:固定橡胶支座各方向和单向活动支座非滑移方向的水平承载力可承受支座设计承载力的20%。

3、支座摩擦系数:单向活动抗震支座，在硅脂润滑下，常温型支座(－ 25℃ ~+60℃ )设计摩擦系数取值μ=0.03,耐寒型支座(－ 40℃ ~+60℃ )设计摩擦系数取值μ=0.06。

4、转角 :本系列的橡胶支座转动角度为0.02rad。

5、位移:单向活动抗震橡胶支座位移量，横桥向为± 3mm
