  进相器可控硅好坏怎么判断

        湖北帅龙机电有限公司是一家专业从事静止式进相器研发，生产，销售为一体的制造型企业，现为您带来关于进相器可控硅的一些常用知识讲解。

静止式进相器是串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电机自身的功率因数和效率，提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的。

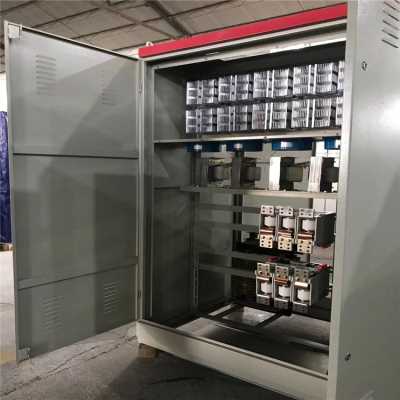

      进相器中可控硅是将电网中工频50Hz电流转为与电机转子同频的低频电流的交交变频环节主要器件（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。可控硅实质上是一个通过控制极控制导通或关断的开关元件。

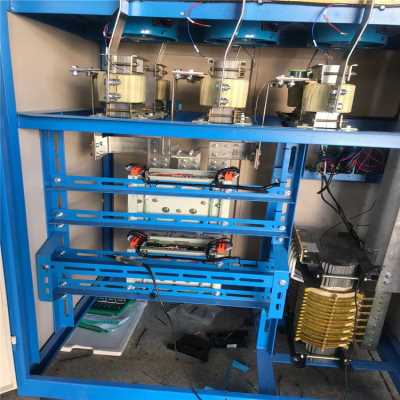

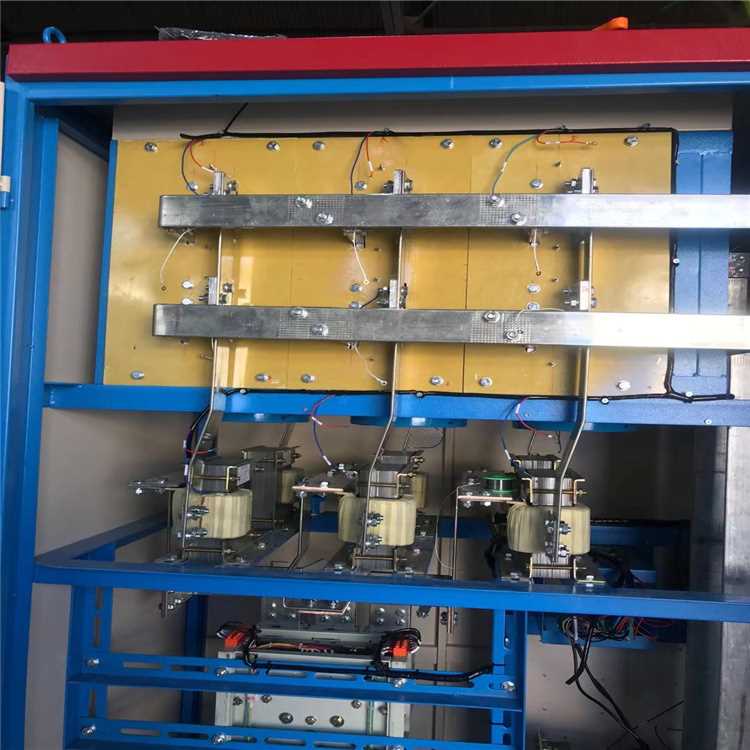

      从可控硅上引出并用螺丝固定在绝缘板上的为可控硅的控制极，也称触发极，而接有触发线的那个散热器端子为可控硅的阴极。也可通过测量阻的办法区分阴阳极。而判断可控硅好坏的简易办法是测其各极间的阻值，好的可控硅各极间阻值如下：

     触发极与阴极——几十欧姆；

     触发极与阳极——几十千欧以上；

     阴极与阳极  ——几十千欧以上。

     实际测量时，应抽出驱动板，以保证测量准确。如发现有四只可控硅的阻值均为零时，往往只有个别可控阻值为零，应断开与之相连的母排，重新测量。更换可控硅时，应注意平衡钢球位置，务必压紧散热器，否则易产生过热而烧坏可控硅，更换后应再次检测阻值。

     可控硅损坏原因判别

     当晶闸管损坏后需要检查分析其原因时，可把管芯从冷却套中取出，打开芯盒再取出芯片，观察其损坏后的痕迹，以判断是何原因。下面介绍几种常见现象分析。

      1、电压击穿。晶闸管因不能承受电压而损坏，其芯片中有一个光洁的小孔，有时需用扩大镜才能看见。其原因可能是管子本身耐压下降或被电路断开时产生的高电压击穿。

      2、电流损坏。电流损坏的痕迹特征是芯片被烧成一个凹坑，且粗糙，其位置在远离控制极上

      3、电流上升率损坏。其痕迹与电流损坏相同，而其位置在控制极附近或就在控制极上。

      4、边缘损坏。他发生在芯片外圆倒角处，有细小光洁小孔。用放大镜可看到倒角面上有细细金属物划痕。这是制造厂家安装不慎所造成的。它导致电压击穿。

    各位朋友可以根据以上情况来判断进相器可控硅的好坏，还需要了接其他知识请致电陈经理。
