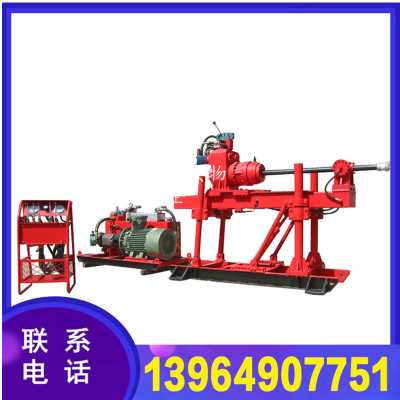

ZDY800液压勘探钻机煤矿用履带式全液压坑道钻机
矿用ZDY系列坑道钻机---用途介绍
煤矿用全液压坑道钻机是一种动力头式钻机，该机转数范围宽、扭矩大、起拔能力强。能够满足钻进各种用途钻孔的需要，如地质勘探孔、抽放瓦斯孔，注水孔及其它工程用孔。
ZDY矿用全液压坑道钻机---结构介绍

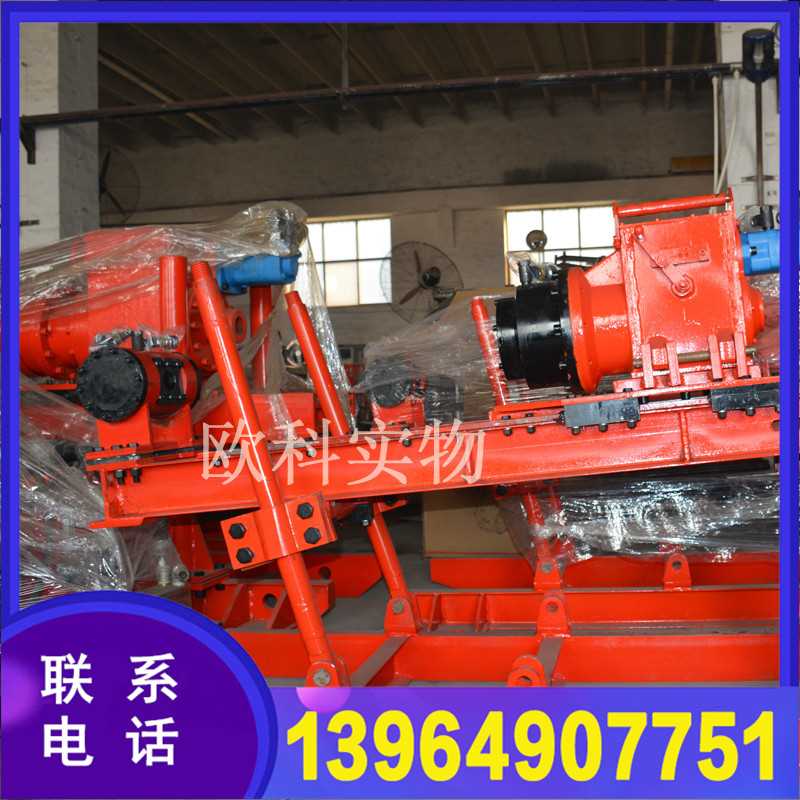

ZDY矿用全液压坑道钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。钻机泵站和动力头由不同管径的高压管连接，接头全部采用快速联接头，安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的阀组将压力油输送到液压执行机构，从而实现钻机的各种功能。
矿用液压打孔勘探钻机----主要技术参数
配套钻杆直径 mm 73
钻机质量 kg 5800
运输状态外形尺寸(长×宽×高) mm 4000×1450×1700
B回转器
额定转矩 Nm 4200～1050
额定转速 r/min 66～210
油马达型号 A6V160MA
油马达排量 ml/r 46～160
主轴通孔直径 mm 75
额定压力 MPa 25
额定流量 L/min 118
C给进装置
主轴倾角 /° ±90
方位角 /° ±90
探矿专业多功能履带钻机最大给进/起拔力 kN 123
给进/起拔行程 mm 780
给进/起拔速度 倒杆工况 m/s 0～0.2
钻进工况
0～0.04
额定压力 MPa 21
额定流量 倒杆工况 L/min 118
钻进工况
30
D行走装置
行走速度 km/h 0～2.0
最大爬坡能力 /° 20
接地比压 MPa 0.048
额定压力 MPa 21
额定流量 L/min 2×60
E泵站
液压系统额定压力 Ⅰ泵 MPa 25
Ⅱ泵 21
Ⅰ泵型号 A7V78MA
Ⅰ泵排量 ml/r 0～78
Ⅱ泵型号 25SCY14-1B
Ⅱ泵排量 ml/r 0～20.6
煤矿用履带式全液压钻机电动机型号 YBK2-250M-4
额定功率 kW 55
额定电压 V 380/660或660/1140
额定电流 A 102.5或59
额定转速 r/min 1480
油箱有效容积 L 240
ZDY坑道钻机--工作原理
小型全液压坑道钻机电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。
