可控硅恒电位仪20V10A太阳能恒电位仪控制柜智能远传恒电位仪

结构设计

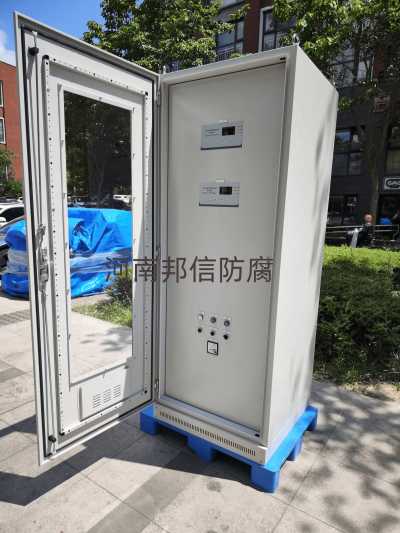

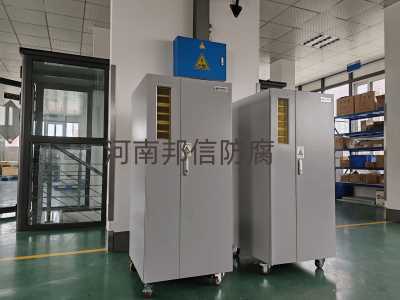

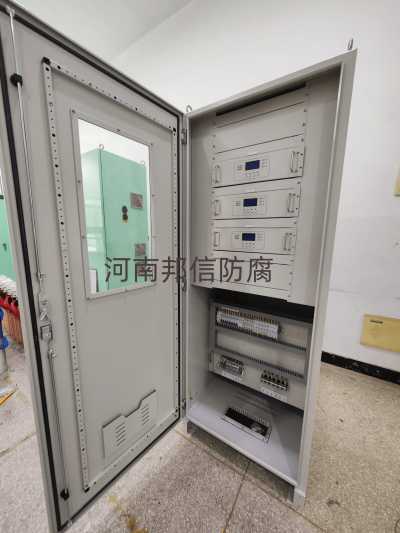

• 柜体结构：一般为柜式结构，尺寸通常为宽 600mm× 深 470mm× 高 1300mm。柜体上方安装 2 路恒电位仪组件，包括晶闸管及电流检测组件、移相变压器、阻容吸收板、触发板、运行信号继电器等。前下方有电器安装盘和转换单元，安装有电源开关、转换单元保护熔断器、防雷击模块、断电测试控制继电器、抗干扰元件、转换单元电源变压器、电源开关、保护熔断器、转换单元逆止二极管等（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。柜体后下方为 1 路主整流变压器、滤波电抗器和 2 路主整流变压器、滤波电抗器。

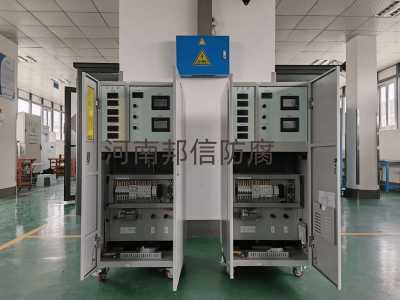

• 仪表板：设备仪表板分别装有运行指示灯、报警指示灯、断电测试灯、液晶控制板、控制单元、电源电压表、控制单元参比选择开关、控制选择开关、间断运行开关等，方便操作人员实时监测和控制设备的运行状态。

安装与调试

• 安装：选择符合使用环境要求的场所安装，环境温度在 - 10℃〜+50℃，湿度不超过 90%，海拔高度不超过 2000 米，且无易燃易爆和严重腐蚀金属气体3。将恒电位仪的交流输入端子连接到单相 220 伏、50HZ 的交流电源上，确保接线牢固3。按照接线图将参比电极、辅助阳极和被保护金属结构正确连接到恒电位仪的相应端子上，注意连接要可靠，避免出现接触不良的情况。

• 调试：在开启设备前，检查电源开关是否处于分断位置，确认无误后将交流电源接入设备。开启电源开关，设备进行自检，自检通过后可根据需要选择手动或自动工作模式。手动模式下，通过按键操作调节输出电流，使输出达到所需的保护电流值；自动模式下，设置好保护电位给定值等参数，设备会根据参比电极反馈的电位信号自动调节输出电流，使被保护金属结构的电位稳定在设定的保护电位范围内。

维护与保养

• 日常维护：定期检查设备的运行状态，包括观察运行指示灯是否正常亮起、液晶显示屏上的参数是否显示正确、有无报警信号等。清洁设备表面的灰尘，检查各接线端子是否松动，如有松动应及时拧紧。

• 定期保养：每隔一定时间（如半年或一年），对设备进行全面检查和保养。检查晶闸管、变压器、电容器等关键元件是否有过热、损坏等迹象，如有损坏应及时更换。清理设备内部的灰尘和杂物，对散热风扇进行检查和维护，确保其正常运转，以保证设备的散热效果良好。此外，还需对参比电极进行校准，确保其测量电位的准确性。

故障排除

• 过流故障：当输出电流超过额定电流 106% 时，设备会延时报警停机。此时需要检查负载是否存在短路或过载情况，如有，应排除故障后再重新启动设备。如果负载正常，可能是电流检测电路出现故障，需要专业人员进行检修。

• 过压故障：输出电压超过额定电压 106% 时，也会触发报警停机。检查输出线路是否存在开路或接触不良的情况，以及电压检测电路是否正常工作。

• 电位控制异常：若设备无法将被保护金属结构的电位控制在设定的保护电位范围内，可能是参比电极损坏、老化或污染，导致电位测量不准确，需要更换或清洗参比电极。也可能是控制电路出现故障，需要对控制电路进行检查和维修。
