管道穿越用绝缘支撑块HDPE天然气管道滑块DN323长输管道绝缘支架

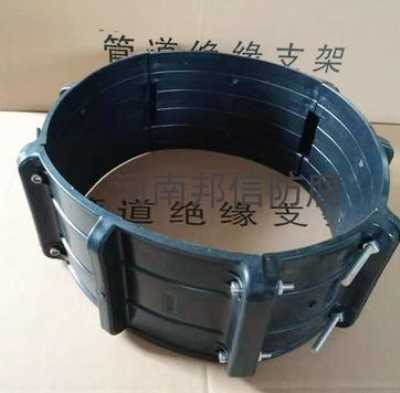

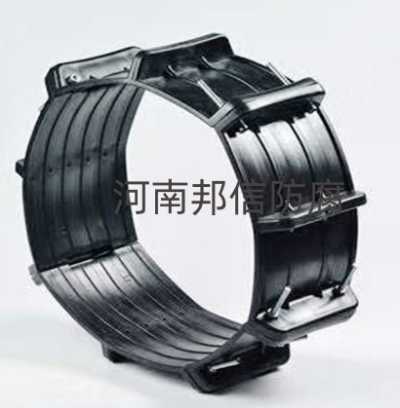

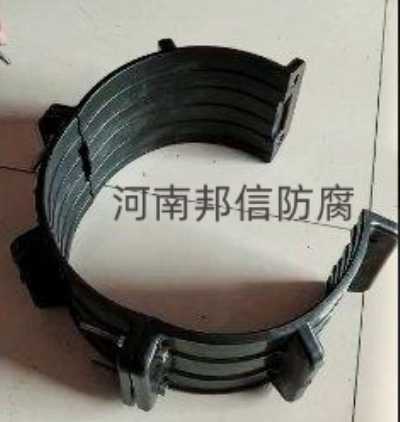

管道绝缘支架

管道绝缘支架是用于埋地或架空管道系统中，支撑管道并实现电气绝缘功能的关键部件。其核心作用是隔离管道与支撑结构（如管墩、支架、套管等）之间的电导通路径，防止杂散电流腐蚀、阴极保护电流流失，同时保证管道的稳定性和安全性。

一、功能与应用场景

1. 电气绝缘

• 阻断管道与支撑结构之间的电流通路，避免阴极保护系统的电流通过金属接触点流失，确保保护效果（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。

• 防止杂散电流（如来自高压输电线路、电气化铁路的感应电流）通过支撑结构传导至管道，引发电化学腐蚀。

2. 机械支撑

• 承受管道的重量、热胀冷缩应力及外部荷载（如土壤压力、车辆碾压等），维持管道的正确安装位置和走向。

3. 应用场景

• 埋地管道：穿越公路、铁路、河流等区域的管道，或与其他金属结构（如套管、电缆桥架）交叉的部位。

• 架空管道：安装在管廊、支架上的管道，需隔离管道与金属支架的电气连接。

• 阴极保护系统：作为绝缘节点，配合牺牲阳极或外加电流系统，优化保护电位分布。

4. 按安装方式分类

• 滑动式绝缘支架：允许管道沿轴向滑动，适用于热膨胀较大的管道，绝缘层需兼顾滑动摩擦性能。

• 固定式绝缘支架：限制管道位移，用于管道固定点（如弯头、阀门附近），需更高的机械强度。

• 导向式绝缘支架：引导管道轴向移动，限制横向位移，常用于长输管道的直线段。
