山东奥清环保小编带大家了解一下桁车式刮泥机设备技术参数及结构
一、概述

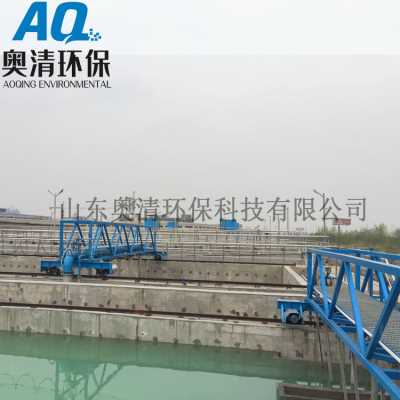

行车式提耙刮泥机适用于矩形平流沉淀池，将沉淀在池底的污泥刮集至集泥槽，并将池面的浮渣撇向集渣槽。
行车式提耙刮泥机主要由行车桁架、驱动机构、刮泥耙、撇渣板与刮板升降机构、程序控制及限位装置等部分组成。根据不同的要求可将集泥槽、集渣槽设置在沉淀池的同一端或分两端（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。
二、设备技术参数及结构
1、设备结构
（1）行车与刮泥部分的结构

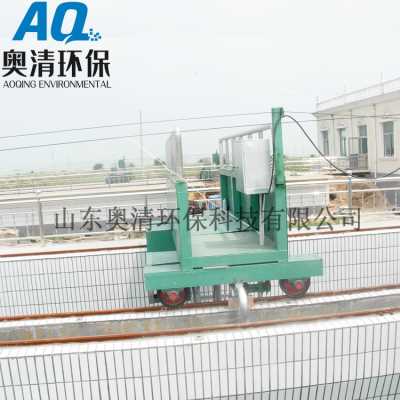

行车一般采用桁架结构，小跨度的可用梁式结构，为了便于检修和管理，在行车上应设宽600～800mm的工作走道。驱动机构采用两端出轴的长轴集中传动形式或双边分别驱动的形式，跨距4～8m时驱动采用集中驱动，10～25m时采用两端同步驱动。驱动功率主要根据刮泥机在工作时所受的刮泥阻力、行驶阻力、风阻力和道面坡度等阻力总和计算确定的。供电方式有电缆支架、滑导线、悬挂钢丝绳三种。
（2）撇渣板与刮泥板的升降机构
刮泥部分主要由铰链式刮臂、刮板、支承托轮、撇渣板及卷扬机构等组成。为便于更换钢丝绳或刮泥板等易损件，还可设置刮臂的挂钩装置。刮臂的一端铰接在行车的桁架上，另一端装有刮泥板及托轮，吊点设在刮臂的中心位置。当刮泥板放至池底时，刮臂与池底夹角为60～65°,刮泥板高度为400～500mm，撇渣板高度为120～150mm。刮板提升机构有钢丝绳卷扬式、螺杆式和液压推杆式三种，其中常用的为钢丝绳卷扬式提升机构。
撇渣板与刮泥板的升降机构可以有两种布置形式：一种形式，刮泥板与撇渣板同向工作及升降，即刮泥机运行时，撇渣板与刮泥板同时进行撇渣与刮泥，回程时撇渣板与刮泥板同时提出水面；第二种形式，撇渣板与刮泥板逆向工作与升降，即刮泥板刮泥时撇渣板提出水面，而撇渣板工作时刮泥板提离池底。
（3）驱动机构及驱动功率
驱动机构的布置形式同行车式吸泥机较为类似。刮泥机的驱动功率主要根据刮泥机在工作时所受的刮泥阻力、行驶阻力、风阻力和道面坡度阻力等阻力总和来确定。
