仪器用途：

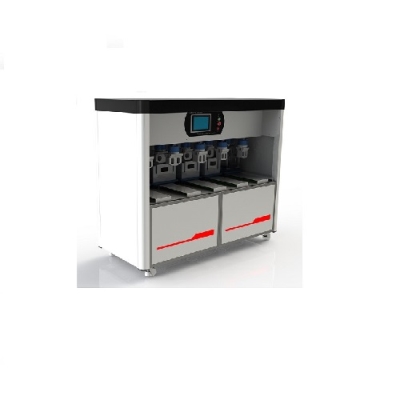

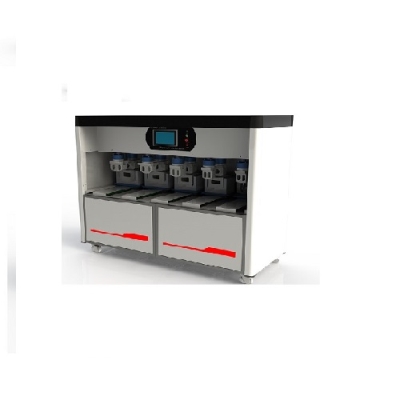

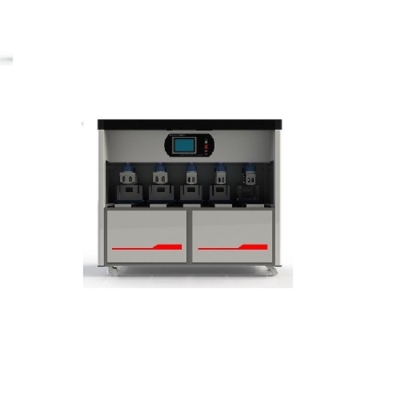

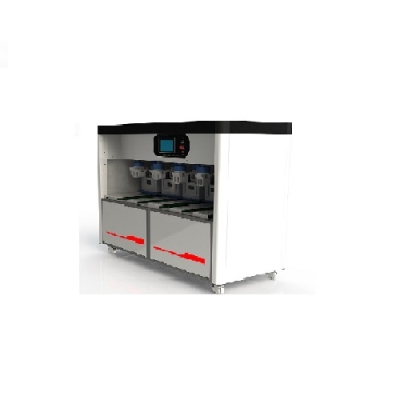

纸尿裤渗透性能测定仪用于纸尿裤等产品吸收速度、回渗性能以及渗透性能的测定。
符合标准：
GB/T28004.1、GB/T28004.2-2021 等。
产品特点：
1、测试用的试液采用蠕动泵控制加液方式，保证加液的稳定性以及重复性，加液精度可达±1%（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。
2、试液（生理盐水）加热方式采用水浴加热方式，存储于玻璃灌中，不会对试液的性能产生任何影
响。
3、儿童纸尿裤测试样夹具：U 型底座 3 个、试样支架 3 个、标准加液模块 3 个、标准加压模块 3 个。
4、成人纸尿裤试样夹具：U 型底座 1 个、标准加液模块 2 个、标准加压模块 2 个。
5、所有试样夹具采用 PA66 材质经 3D 打印而成，耐冲击性强、耐腐蚀、耐高温。
6、整机采用台式结构设计，操作稳定，移动安装更加方便。
7、主控采用意法 32 位 MCU，可配物联网功能，方便数据接入客户 ERP 系统。
8、采用触摸屏控制和显示，中、英文界面菜单式操作。
技术参数：
1、儿童纸尿裤测试参数尺寸
1.1、U 型试样底座参数：
B1: L:125±1mm W:122±1mm
B2: L:136±1mm W:135±1mm
B3: L:154±1mm W:152±1mm
1.2、标准加液模块参数：
M1: L:100±1mm W:80±1mm
M2: L:108±1mm W:85±1mm
M3: L:125±1mm W:95±1mm
1.3、标准测试加压模块：
Y1: L:100±1mm W:80±1mm
Y2: L:108±1mm W:85±1mm
Y3: L:125±1mm W:95±1mm
2、成人纸尿裤测试参数尺寸
2.1、U 型试样底座参数：
L:319±1mm W:200±1mm
2.2、标准加液模块参数：
M1: L:170±1mm W:70±1mm
M2: L:170±1mm W:95±1mm
2.3、标准测试加压模块：
Y1: L:170±1mm W:70±1mm
Y2: L:170±1mm W:95±1mm
3、加压压强：2.0±0.2 KPa、4.0±0.2 KPa
4、加液流速：480±5 ml/min（儿童）、750±5ml/min（成人）
5、计时范围：0.00 ~ 9999.99 s
6、试液加热范围：室温+5℃～50℃
7、电源：AC220V、200W、50Hz
8、尺寸 L×W×H：320mm×220mm×500mm
渗透性能的测定方法
A.1概述
将试样置于衬有吸水纸的弧形试样底座上，标准测试加液模块置于试样表面吸收区域，试样在一定 压力下，加液装賞将一定体积的生理盐水注入标准测试加液模块中，自动计时装置记录从加液开始到试 样完全吸收生理盐水的时间。每个试样加液两次，分别以两次吸收时间表示试样的吸收速度。待第二 次加液完成后，取出标准测试加液模块，在试样表面放置一定层数的吸水纸后，再放入标准测试加压模 块，在一定压力下加压规定的时间，以试样上面吸水纸的质量增加量表小试样的回渗量，以试样底部吸 水纸的质量增加量表示试样的渗漏量。
A.2仪器设备与材料
A.2.1纸尿裤吸收性能测试仪
A.2.1.1仪器构成
纸尿裤吸收性能测试仪由弧形试样底座、样品支架、标准测试模块、移动加压装置、储液装置及自动 加液装置、自动计时装置等组成。
A.2.1.2 弧型试样底座

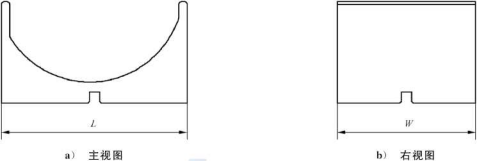

弧型试样底座在测试过程中用于放置吸水纸、样品支架、试样及标准测试模块，示意图如图A.lo
说明：
L 319 mm；
W 200 mm。
图A.1弧形试样底座示意图
A.2.1.3标准测试模块
标准测试模块分为标准测试加液模块和标准测试加压模块两种，标准测试加液模块按规格不同分 为Ml,M2两种型号，标准测试加压模块按规格不同分为Y1、Y2两种型号。标准测试加液模块示意图 如图A.2所小，标准测试加圧模块示意图如图A.3所不。标准测试加液模块底部设置有计时单元.计
时单兀距离标准测试加液模块最底部为（4.2±0.2）mm,在模块的前段设罟:有一个弧形内凹的吸收区域，在吸收
