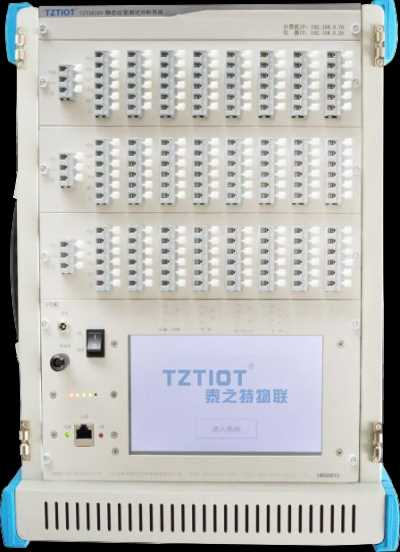

TZT3818Y 静态信号测试系统是全智能化的巡回数据采集系统。每台仪器 8，

16，24 通道可选，每个测量通道都可以测力、位移或应变。测量时，通过仪器内置 7 英寸触摸屏和 8G 高速存储器，实现采样控制和数据的分析等功能（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。系统可广泛用于各大高校、各行业研究院所、工程检测现场和产品研发过程的静态、动静态结构性能测试。

2、应用范围

2.1 可完成全桥、半桥、1／4 桥（120Ω三线制）和 1/4 桥（两线制公共补偿）状态的应力应变的测试和分析；

2.2 配合各种桥式传感器，实现力、荷重、位移等物理量的测量；

3、特点

3.1 实现多通道并行长时间连续采样；

3.2 高度集成：模块化设计的硬件，有 8、16、24 三种通道机箱形式；

3.3 每台计算机可控制多台采集仪进行采样，满足多通道、高精度的测量需求；

3.4 运行于 WinXP/7 及以上操作系统，用户界面友好、操作简便灵活；

3.5 计算机通过百兆网与仪器通讯，对采集器进行参数设置（量程、传感器灵敏度

等）、清零、采样、停止等操作，并实时传送采样数据。

3.6 仪器内置 8G 存储空间，支持离线采样模式；内置系统具有完善的文件管理系统，对每次实验数据存储、分析、查询、回收等；

3.7 内置锂电池，可连续工作 8 小时以上，适合野外供电困难场合。

3. 8 内置 7 寸彩色电容触摸液晶屏，通过液晶屏实现设备的采样控制与数据分析等功能；具有导线电阻自动修正功能，桥路自检功能，可设置任意一个测点作为补偿测点；

3.9 控制分析软件无限安装，各个测试系统集成使用同一套软件，系统可与 MTS、

MOOG 加载系统直接联用，支持多个不同工程在同一个窗口内对比数据

4、系统连接图

图 1  单台工作

      图 2 仪器与多种传感器的连接

图 3 多台仪器通过以太网组网工作

5、技术指标

5.1 测量点数：8，16，24 测点可选；

5.2 采样速率（连续采样）：静态采样时，最高 5Hz/通道，动态采样时每个模块

（4 通道）可任选两个通道，最高 200Hz，多种频率可选；

5.3 模数转换器：24 位Σ-ΔA/D 转换器；

5.4 支持桥路连接方式：全桥、半桥、1／4 桥（120Ω三线制）和 1/4 桥（两线制公共补偿）；

5.5 适用应变片电阻值：

（1）1/4 桥（三线制自补偿）电阻范围：120Ω 或 350Ω（订货时确定一种）；

（2）1/4 桥（两线制公共补偿）、半桥、全桥电阻范围：60~20000Ω 任意设定；

5.6 应变片灵敏度系数：1.0～3.0 自动修正；

5.7 供桥电压：

（1）输出电压范围（DC）：2V；

（2）精度：不大于 0.1％；

（3）稳定度：不大于 0.05％/小时；

（4）最大输出电流：30mA/CH；

5.8 测量应变范围：±30000με；最高分辨率：0.1με；

5.9 测量电压范围：±2000mV、±30mV

5.10 线性度：不大于 0.01％±1με；稳定度：±1με

5.11 零漂：不大于 2με/2h；

5.12 长导线电阻修正范围：0.0～100Ω；

5.13 灵敏度：1.00~3.00，调节步距 0.01

5.14 自动平衡范围：±15000με（应变计阻值的±1.5%）；

5.15 通讯方式：百兆网；

5.16 供电方式：交流供电和直流供电，选配锂电池供电。

6、使用环境

使用环境适用于 GB6587-2012-Ⅱ组条件。

6.1 温度：

（1）贮存条件：-40℃～60℃；

（2）极限条件：-10℃～50℃；

（3）工作范围：0℃～40℃；

6.2 湿度：

（1）工作范围：40℃（20～90）%RH；

（2）贮存条件：50℃ 90%RH24h；

6.3 振动（非工作状态）：

（1）频率循环范围：5 Hz～55 Hz～5Hz；

（2）驱动振幅（峰值）：0.19mm；

（3）扫频速率：小于或等于 1 倍频程/min；

（4）在共振点上保持时间：10min；

（5）振动方向：x、y、z。
