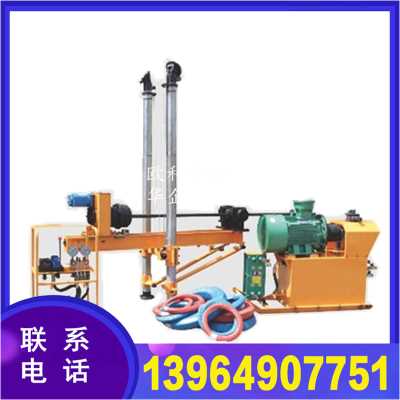

ZQJC-380 气动探水钻架柱式气动钻机
一、概述
ZQJC 系列气动架柱式钻机是以压缩空气为动力，主要使用高效螺旋钻 杆和硬质合金钻头回转钻进的动力头式钻机。该钻机为便携式，由回转动 力装置、导轨、双立柱和操作台组成。它具有安全防爆、转矩大、转速高、 质量轻、体积小、***、结简单、维修方便等特点（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。适用于探测地质构 造煤层、探放水、抽放瓦斯、煤体注水、卸放压力孔、巷道贯通超前孔、巷道锚杆支护孔及其他特殊用途。该机工作***、进尺费用少、成孔质 量高、工人操作劳动强度低
二、结构简述
1、回转动力装置
气动架柱式钻机动力源是压缩空气，回转动力装置由回转马达、齿轮箱、 行走马达、行走减速箱和换向阀组成。回转马达由一对大齿轮构成齿轮马 达，适合气压 0.4-0.63MPa，额定输出功率为 11.0Kw。马达有进气口和排气 口，通过控制换向阀手柄可以实现马达的正转和反转，齿轮箱是马达的变 速和动力输出装置，通过齿轮的二级变速得到合适的转速，输出轴得到适 合的扭矩。
行走机构动力源也是压缩空气，通过控制换向阀的换向手柄来控制回转动力装置的前进和后退，它由行走马达和行走减速箱组成。行走马达由一对小齿轮组成，可以正反转。行走减速箱把马达的动力通过一对涡轮蜗 杆换向减速后，变为齿轮输出轴和导轨齿条的啮合，从而形成钻机的前进和后退。
2、立柱气动架柱式钻机采用双立柱结构，立柱是钻机工作中的承载部件，主 要有液压单体支柱、顶紧立柱和锁紧套等组成，立柱通过单体液压支 柱与巷道底板和顶板之间撑紧固定，改变锁紧套的高度可以灵活调整钻机工作的高度和角度。
3、导轨总成导轨总成整体采用焊接结构，主要由轨道、滑板和托钎器等组成， 该结构简单牢固。导轨上安装动力回转装置，同时承受着行走机构的 进给力和回转装置的扭矩，是钻机中连接回转器和立柱的重要部件。
三、产品特点
1、具有正反转功能，方便钻杆拆卸。
2、分体式结构，搬运方便、移机迅速。
3、配有防倒装置，操作更安全。
4、独立气动马达按比例自动给进，钻孔速度更快
