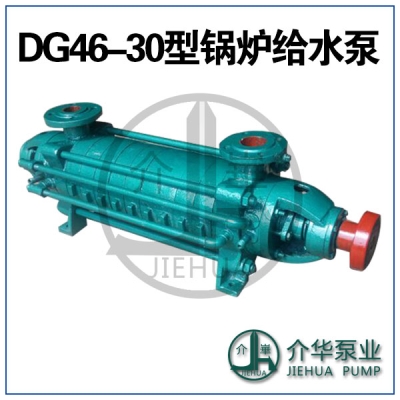

DG46-30X8 锅炉给水泵
离心式泵装置的管路,从泵和风机输出的有效功率N=yQH来看，两者的区别在于(容重)不同，当采用离心泵提升液体时，就必需向泵内(包括吸水管内)充满液体，为此，在泵体上常设有充液孔或漏斗，有时还另设真空抽气泵将水抽入吸水管和泵体，否则就只能输送空气而打不上水来。因此，泵在提升液体的整个泵装丑中，除离心式泵外，常配有管路和其它一些必要的零部件。
DG46-30X8 锅炉给水泵
离心式泵装置的管路,离心式与电动机用联轴器相连接，共装在同一座底座上，这些通常都是由制造厂配套供应的（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。
从吸液池液面下方的拦污栅开始到泵的吸入口法兰为止，这段管段叫做吸入管段。底阀用于泵启动前灌水时阻止漏水。泵的吸入口处装有真空计,以便观察吸入口处的真空度。吸入管段的水力阻力应以便观察吸入口处的真空度。吸入管段的水力阻力应尽可能降低，其上一般不设置阀门。水平管段要向泵方向抬升(i =1/50)。过长的吸入管段要装设防振件。
泵出口以上的管段是压出管段。泵的出口装有压力表，以观察出口压强。止回阀8用来防止压出管段中的液体倒流。闸阀则用来调节流量的大小。应当注意使压出管段的重量支承在适当的支座上，而不直接作用在泵体上。
DG46-30X8 锅炉给水泵
此外，还应装设排水管，以便将填料盖处漏出的水引向排水沟。有时，出于防振的需要，又在泵的出、入口处设丑软接头。视液体性质、压力、管径可选用K-ST型可曲挠双球体合成橡胶接头
另外，安装在供热、空调系统上的水泵又需在其出、入口装设金属套管温度计。
叶轮对离心泵的影响
离心泵的主要构件是一叶轮和蜗壳。离心泵的种类多，但工作原理相同，其主要工作部件是旋转叶轮和固定的泵壳.
叶轮是离心泵直接对液体做功的部件.其上有若干后弯叶片(即叶片弯曲方向与旋转方向相反)，一般为4-8片。离心泵在工作时，叶轮由电机驭动作高速旋转运动(1000-3000r/min)，迫使叶片间的液体作近于等于角速度的旋转运动，同时因离心力的作用.使液体出叶轮中心向外缘作径向运动。液体在叶轮内运动的过程中，山于流道的逐渐扩大而减速.又将部分动能转化为势能.最后沿切向流人压出竹道。当液体受迫由叶轮中心推向外缘的同时，在叶轮中心形成低压，依靠吸液处和叶轮中心的势能差使液体源源不断地吸人叶轮。
DG46-30X8 锅炉给水泵
