异形钢单缝式伸缩缝

浇筑混凝土

一、用3m直尺检查伸缩缝顶面高程与桥面沥青铺装高差是否满足要求，伸缩缝应比桥面沥青铺装层低2mm。伸缩缝混凝土模板安装应严格控制，确保伸缩长度及拼缝严密不漏浆。

1、混凝土浇筑杜绝高温下施工，严格按照配合比拌制混凝土，现场坍落度宜控制在100-120mm，每道伸缩缝做一组混凝土试块，浇筑时振捣密实，不得留有空洞，再次检测平整度（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。待混凝土接近初凝时，及时进行二次抹面，使混凝土表面平整。

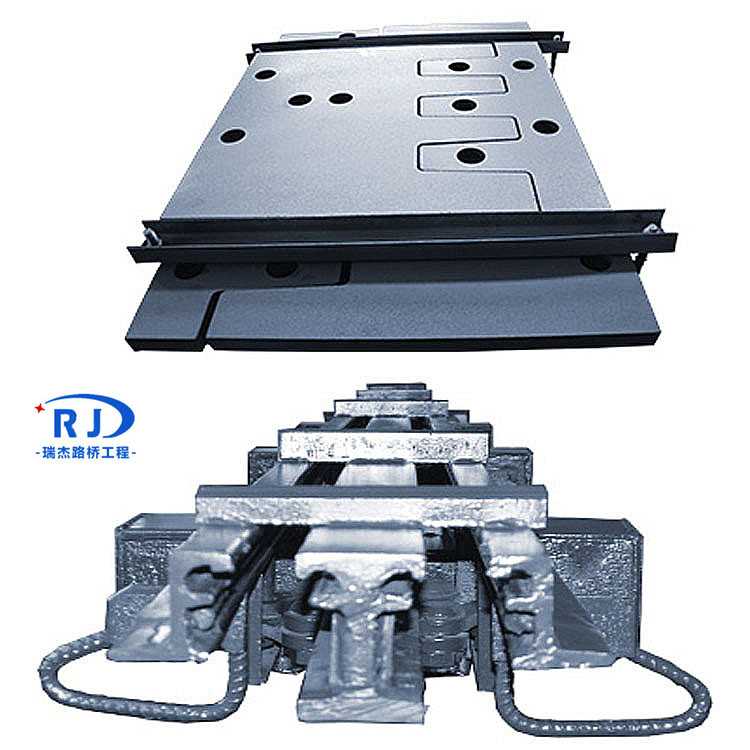

3、面层向下1-2cm，横向设置两道半刨直径1cmPVC管内包裹麻棉，用于排除结合部层间渗水，增强伸缩缝耐久性。公路桥梁伸缩缝种类及其应用1、模数式伸缩缝，模数式伸缩缝装置是采用整体成型的异形钢材制成，有边梁、中梁、横梁、位移控制系统、密封橡胶等构件组成。适用于伸缩量为160-2000mm的各种弯、坡、斜、宽的公路桥梁。

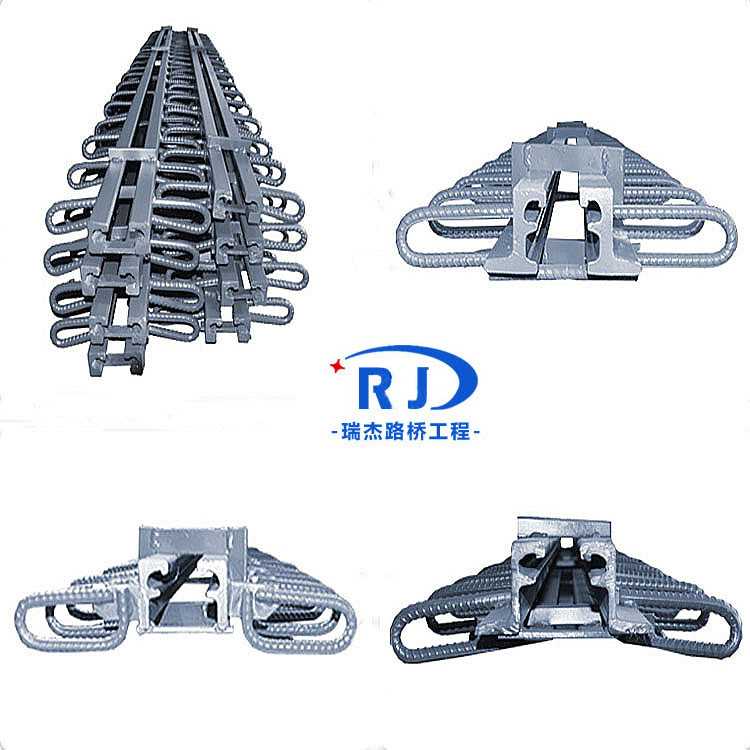

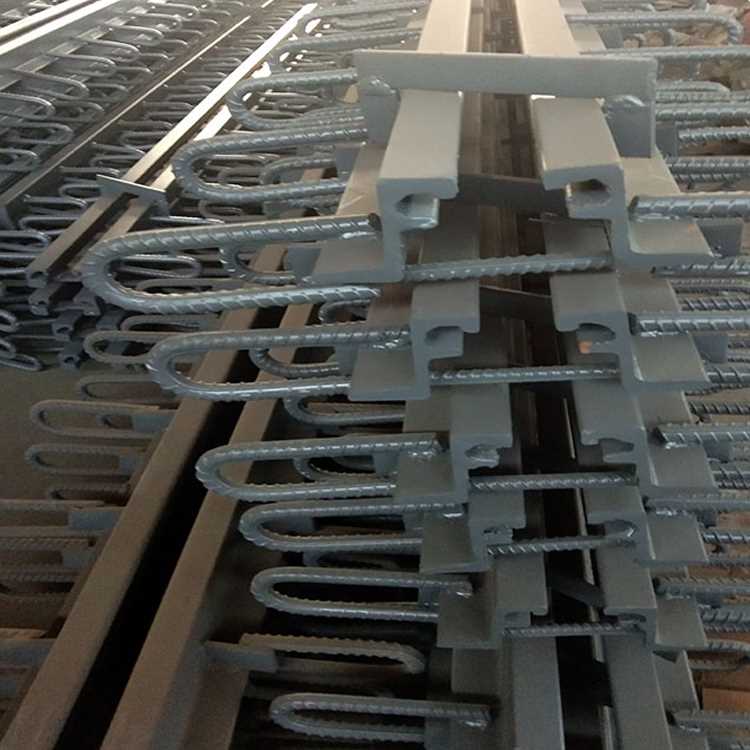

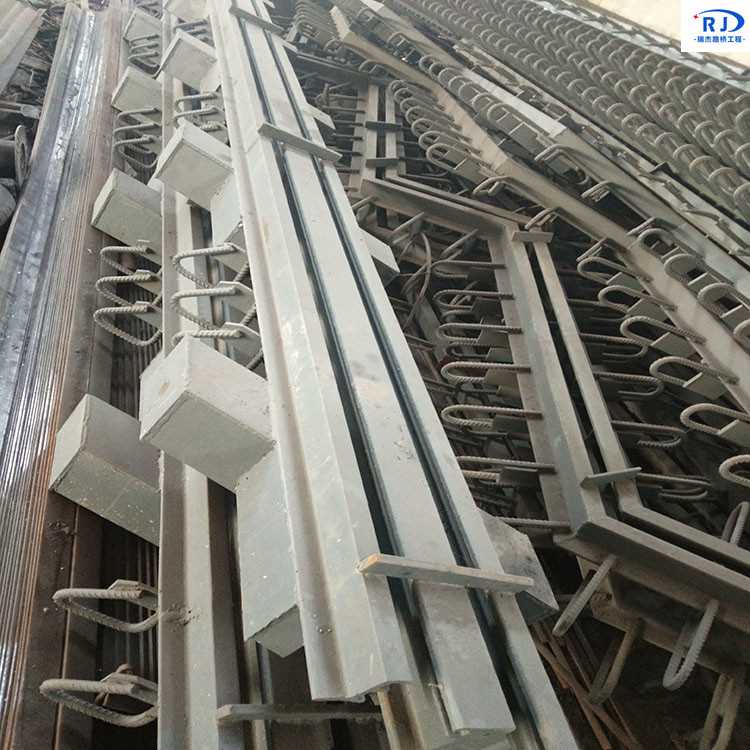

二、异形钢单缝式伸缩缝，异形钢单缝式伸缩缝是由橡胶密封及异形钢组成的伸缩装置。其中，由单缝钢和橡胶密封带组成的单缝式伸缩装置，适用于伸缩量不大于60mm的公路桥梁；有边钢梁和橡胶密封带组成的单缝式伸缩缝，适用于伸缩量不大于90mm的公路桥梁。

三、橡胶式伸缩缝，橡胶伸缩缝装置分板式橡胶伸缩缝装置和组合式伸缩缝装置两种，板式橡胶伸缩装置的伸缩体由橡胶、钢板或角钢硫化为一体的板式橡胶伸缩装置，适用于伸缩量小于60mm桥梁；组合式伸缩装置的伸缩体由橡胶和钢托板组合而成，适用于伸缩量大于120mm的桥梁。

四、梳齿是伸缩缝，梳齿式伸缩装置由橡胶、钢制梳齿板组成，一般是适用于伸缩量不大于300mm的公路桥梁。五、板式橡胶伸缩缝，板式橡胶伸缩缝就是利用橡胶剪切量低的原理设计制造而成，由橡胶的剪切变形来适应桥面的伸缩位移，水平（拉伸与压缩）反力小，对桥跨结构有利。
