钢钎维在混凝土的特点

1、钢纤维混凝土其技术特点是能提高混凝土的韧性和抗拉强度，但是钢纤维搅拌时易结团，混凝土和易性差，泵送困难、难以施工且易锈蚀。

2、钢纤维混凝土的自重大、在制造方面使用大量的钢材，加大了对钢材的消耗，增加成本较多。

3、钢纤维在使用过程中破坏形态主要是被拔出，而不会被拉断，这说明钢纤维的与混凝土的粘附性不足，这会影响提高混凝土抗拉强度的效果，它增韧增强的原理是当裂缝产生后由于钢材的高模量和单根的高抗拉强度，阻止了裂缝的进一步开展；但由于数量有限，对微观裂缝约束效果不大，对抗渗、冻融等性能提高并不明显（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。

4、施工中钢纤维密度过大，振捣浇注时往往会沉于混凝土下部，不可能均匀分布。

普通钢纤维混凝土的纤维体积率在1%—2%之间，较之普通混凝土，抗拉强度提高40%—80%，抗弯强度提高60%—120%，抗剪强度提高50%一100%，抗压强度提高幅度较小，一般在0—25%之间，但抗压韧性却大幅度提高。

钢纤维砼表面湿润不少于7d，时间越长越好，用湿的草袋铺在表面或用养护材料。钢纤维转换梁保养时避免接触风、太阳、雨水等，应对施工梁体进行挡风、防雨等封闭处理。对于钢纤维转换梁，拆模时间应严格控制在达到规范规定的混凝土28d强度之后。如果遇冬季施工，可按常规办法采取防冻措施。

钢纤维混凝土就是在砼中加入钢纤维而形成一种性能优良且应用广泛的新型复合材料。由于钢纤维能够阻止砼裂缝地开展，因此使其抗拉强度、抗弯强度、抗剪强度均有很明显的提高，也使其抗疲劳、抗冲击、裂后韧性及耐久性有比较大的改善。广泛应用于建筑、水利、道路等结构中。

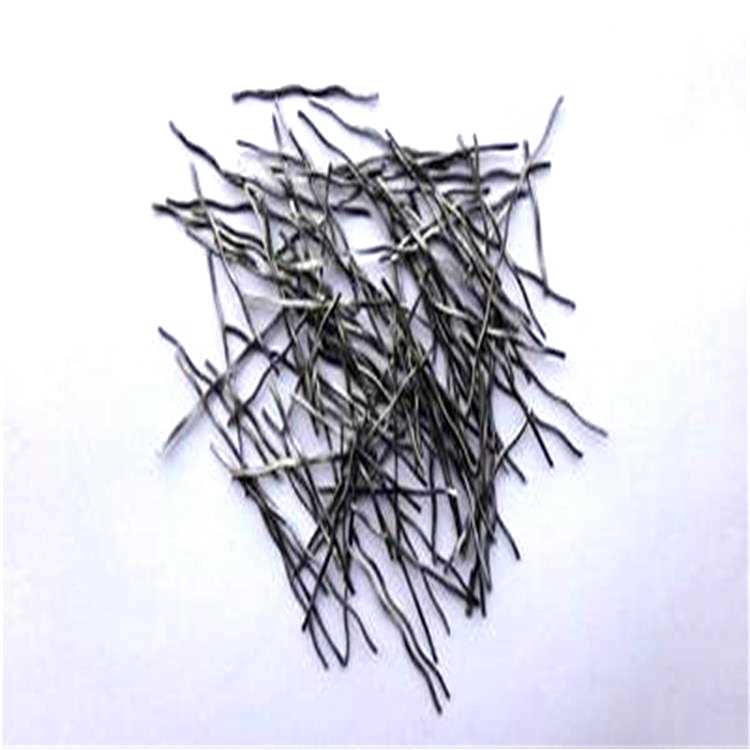

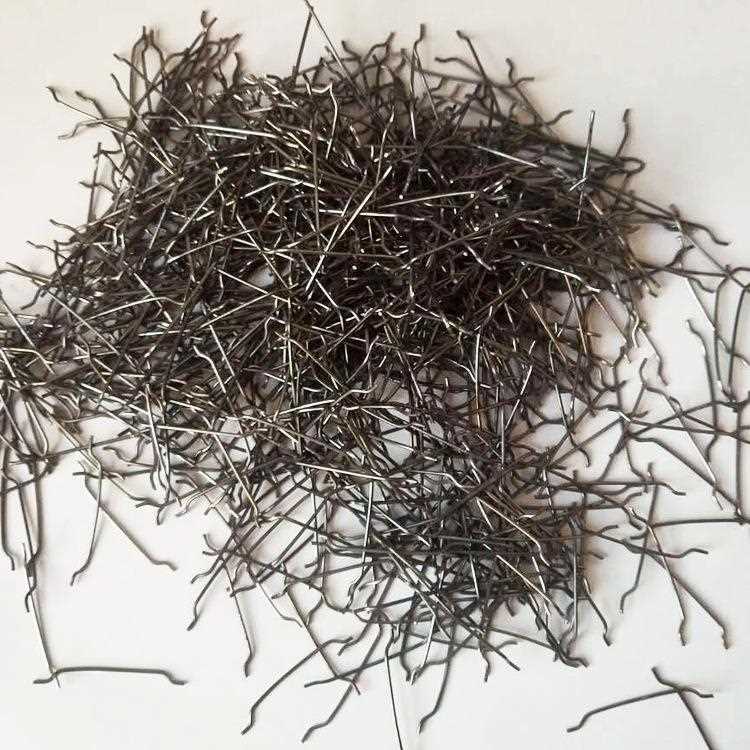

钢纤维的外形主要有：平直形、弯钩形、勃兴、凹凸形及不规则形等。钢纤维的外形不同，与砼的粘接强度也就不同，因此对砼的增强效果不同，粘接强度可相差1倍以上。钢纤维砼的破坏大都是纤维被拔出而不是被拉断，所以，改善纤维与砼的粘接强度是改善纤维增强效果的主要控制因素。其方法有三：一是增加纤维的粘接长度，即长细比，但不宜过长。二是改善砼对钢纤维的粘接性能。三是改善纤维的形状，增加纤维与砼间的摩阻力和咬合力。
