钢钎维的检验

⒈改善基体对钢纤维的粘结性能；即改善混凝土基体，如采用更高强度混凝土。

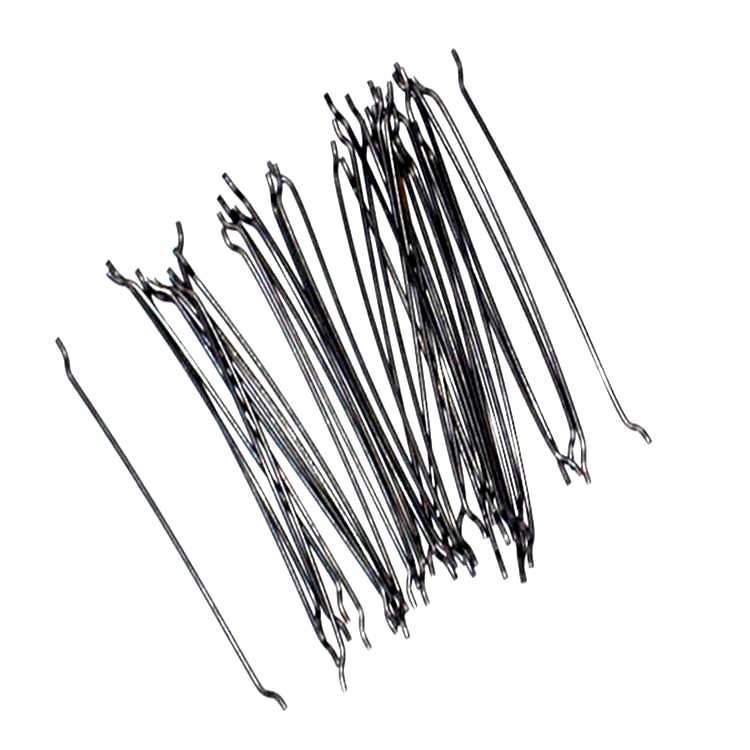

⒉增加纤维的粘结长度；即增加长径比。钢纤维的类型

⒊改善纤维的形状、增加纤维与基体间的摩阻和咬合力；即提高钢纤维影响系数α（欢迎免费注册，登陆中国沥青网（沥青在线）行业门户网址www.sinoasphalt.com，免费发布供求，免费发布产品，免费发布企业动态）。

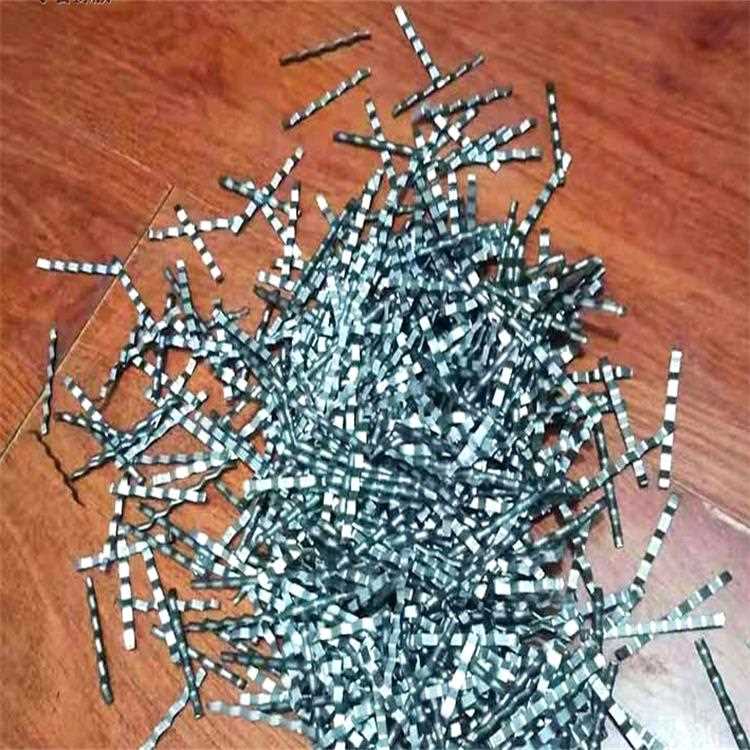

钢纤维检测

1、钢纤维的抗拉强度检验，要求其抗拉强度不低于380MPa；

2、钢纤维的抗弯拆性能，钢纤维应能经受直径3㎜钢棒弯拆90°不断，每批次检验不少于10根；

3、杂质含量，钢纤维表面不得有油污，不得镀有有害物质或影响钢纤维与混凝土粘接的杂质；

4、钢纤维的长度偏差不应超过标准长度的10%，每批次至少随机抽查10根以上；

5、钢纤维的直径或等效直径合格率不得低于90%，可采取重量法检验，每批次抽检100根，用天平称量，卡尺测其长度，要求得到的等效平均值满足规定。

原材料的检验：

必须满足上述原材料的质量控制标准，应按照公路工程施工技术规范的要求进行检验。

钢纤维混凝土的检验：

应重点检验钢纤维混凝土的和易性、塌落度和水灰比等，同时必须现场目检钢纤维在混凝土的分布情况，发现有钢纤维结团现象应延长拌和时间。

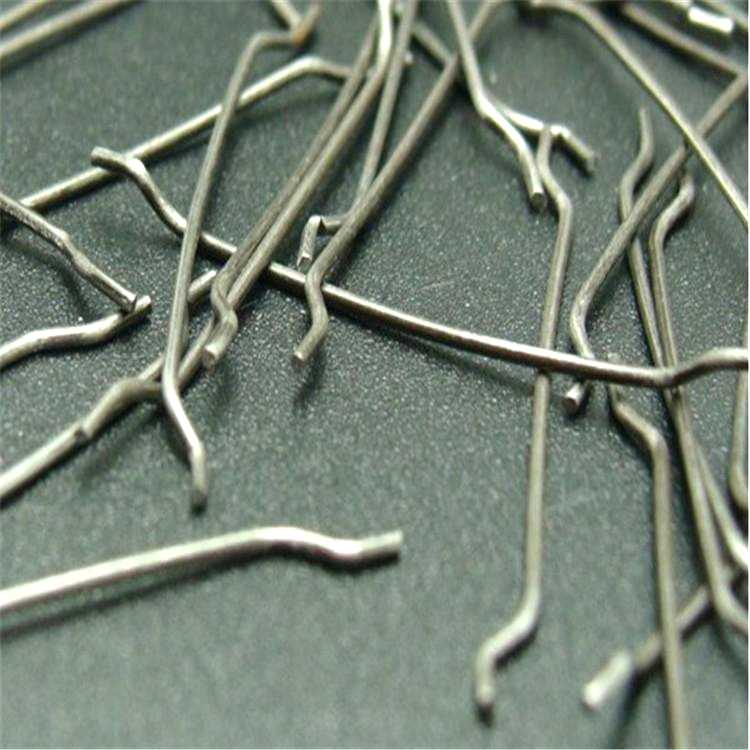

钢纤维混凝土是提高混凝土质量的重要途径。纤维混凝土通常是以水泥净浆、砂浆或许混凝土为基材，以非接连的短纤维或许接连的长纤维作增强材料所组成的水泥基复合材料，首要作用是通过桥接作用来约束围观裂缝的发展，从而改善混凝土的功能。

钢纤维加入水泥基体中的作用：

1.阻裂。阻挠水泥基体华夏有缺点（微裂缝）的扩展并有效延缓新裂缝的呈现；

2.防渗。通过阻裂进步水泥基体的密实性，避免外界水分侵入；

3.耐久。改善水泥基体抗冻、抗疲劳等功能，进步其耐久性；

4.抗冲击。进步水泥基体的耐受变形的才干，从而改善其耐性和抗冲击性；

5.抗拉。在使用高弹性模量纤维前提下，能够起到进步基体的抗拉强度的作用；

6.漂亮。改善水泥构造物的表观性态，使其愈加细密、细润、平坦、漂亮。
